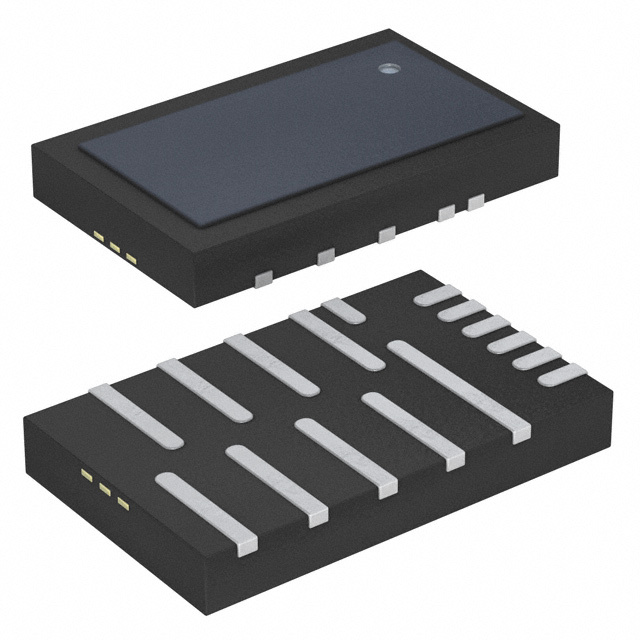

VT1697SBFQX от Analog Devices / Maxim Integrated

Общее описание

VT1697SBFQX – это высокопроизводительный драйвер полумостов (Half-Bridge Driver), разработанный компанией Analog Devices / Maxim Integrated. Это устройство предназначено для управления силовыми MOSFET-транзисторами и может быть использовано в широком диапазоне приложений, включая потребительскую электронику, промышленные системы и автомобильную электронику.

Преимущества

• Высокая эффективность: Обеспечивает высокую эффективность преобразования энергии.
• Широкий диапазон напряжений: Поддерживает широкий диапазон входного напряжения от 8.5V до 14V.
• Защита от перегрузок: Встроенные функции защиты от перегрева, короткого замыкания и ограничения тока.

Недостатки

• Необходимость в системах охлаждения: Для работы при максимальных нагрузках может потребоваться дополнительное охлаждение.
• Требования к монтажу: Должен быть установлен на плату с учётом специфических требований по монтажу для QFN корпусов.

Типовое использование

• Моторные драйверы: Управление электродвигателями в промышленных и бытовых приложениях.
• Инверторы: Использование в инверторах для преобразования энергии.
• Питание светодиодов: Управление источниками питания для светодиодной техники.

Рекомендации по применению

• Используйте подходящие радиаторы или системы охлаждения для управления тепловыделением.
• Проектируйте печатные платы с учётом рекомендаций по монтажу для QFN корпусов, чтобы обеспечить надежное электрическое соединение и отведение тепла.
• Проверьте надежность соединений и компоненты защиты для предотвращения повреждений при высоких нагрузках и пиковых токах.

Основные технические характеристики

• Конфигурация выхода: Полумост (Half Bridge)
• Интерфейс: ШИМ (PWM)
• Тип нагрузки: Индуктивная
• Технология: Силовой MOSFET
• Пиковый выходной ток: 55А
• Напряжение питания: 8.5V ~ 14V
• Рабочая температура: -40°C ~ 125°C (Tj)
• Функции защиты: Ограничение тока, защита от перегрева, короткого замыкания, защита от пониженного напряжения (UVLO)
• Монтаж: Поверхностный монтаж (SMT)
• Корпус: 16-QFN (6x3.75 мм)

Возможные аналоги

• IR2101S от Infineon Technologies
• L6390 от STMicroelectronics
• HIP2100IB от Renesas Electronics

Заключение

VT1697SBFQX от Analog Devices / Maxim Integrated – это мощный драйвер с широким диапазоном входных напряжений и технологией эффективного управления силовыми MOSFET-транзисторами. Он идеально подходит для использования в высокоэффективных системах и обеспечивает надежную защиту от перегрузок.
