VRF151G

VRF151G от Microchip

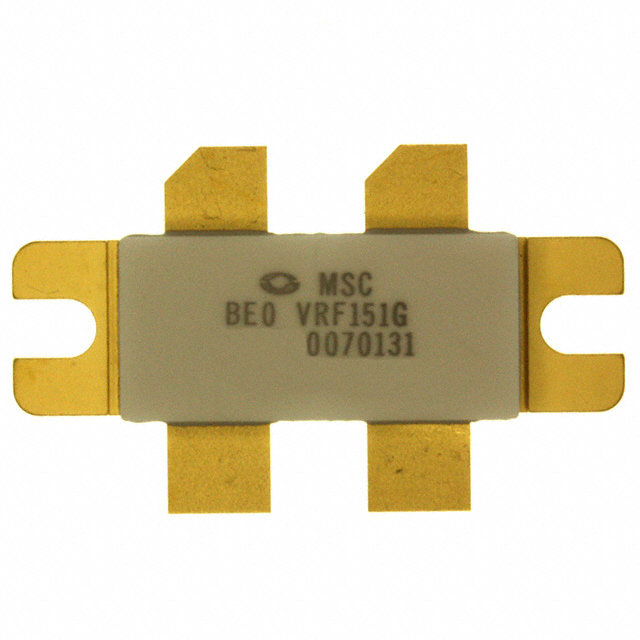

Общее описание: VRF151G - это мощный RF MOSFET, разработанный компанией Microchip Technology. Этот компонент предназначен для работы в высокочастотных приложениях и обеспечивает высокую выходную мощность при относительно низких уровнях шума. Он используется в различных радиочастотных (RF) усилителях, обеспечивая высокую эффективность и надежность.

Преимущества:

• Высокая выходная мощность: Компонент способен обеспечивать выходную мощность до 300W, что делает его идеальным для применения в мощных усилителях.
• Высокая стабильность: Работает стабильно на частотах до 175MHz.
• Низкий уровень шума: Оптимизирован для работы в приложениях, требующих низких уровней шума.
• Простота в использовании: MOSFET структура данного компонента обеспечивает простоту интеграции в схемы.

Недостатки:

• Необходимость в хорошей системе охлаждения для эффективной работы при высоких мощностях.
• Не подходит для низкочастотных и маломощных приложений.

Типовое использование:

• Радиочастотные усилители мощности
• Передающие модули в радиостанциях
• Системы радиосвязи
• Системы вещания и телекоммуникаций

Рекомендации по применению:

• Убедитесь, что тепловыделение компонента надлежащим образом управляется с помощью радиаторов и/или вентиляторов.
• Для получения максимальной эффективности рекомендуется использование в схемах с частотой не выше 175MHz.
• Предусмотрите защиту от перенапряжений для предотвращения повреждения MOSFET.

Основные технические характеристики:

• Конфигурация: 2 N-канальные (Dual) Common Source
• Частота: до 175MHz
• Коэффициент усиления: 16dB
• Тестовое напряжение: 50V
• Тестовый ток: 500mA
• Выходная мощность: до 300W
• Максимальное напряжение: 170V
• Тип корпуса: 4-SMD

Возможные аналоги:

• VRF150G
• NXP MRFE6VP61K25H
• Infineon PTFC270101M

Оптимальный выбор компонентов, таких как VRF151G, зависит от специфики вашего приложения. В случае необходимости проконсультируйтесь с инженером для точного подбора и настройки.
