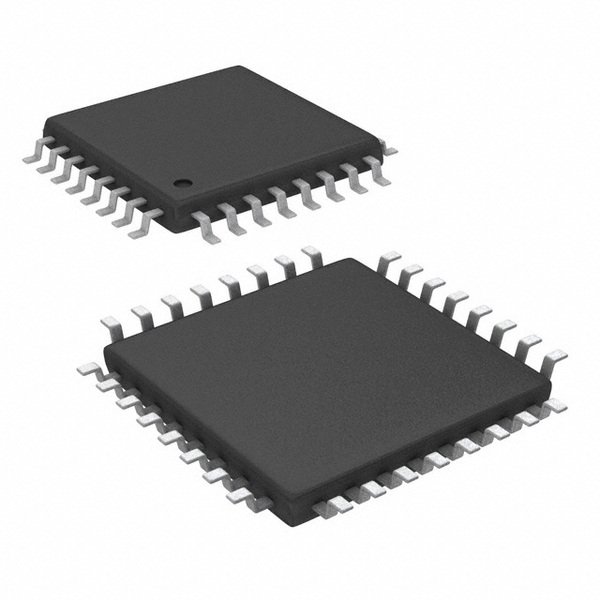

VCA2619YT

VCA2619YT от Texas Instruments

Общее описание

VCA2619YT от Texas Instruments — это интегральная схема с двумя каналами переменного усиления, предназначенная для использования в высокопроизводительных аналоговых системах. Данный компонент обладает мощностью и гибкостью, подходящей для широкого спектра применений, таких как медицинская диагностика, профессиональное аудиовидео, телекоммуникации и другие области, требующие точной обработки аналоговых сигналов.

Преимущества

• Два независимых канала: обеспечивает гибкость в проектировании и функциональной реализации схем.
• Широкий диапазон управления усилением: от -20 дБ до +40 дБ, что позволяет использовать компонент в разнообразных условиях.
• Высокая полоса пропускания: до 20 МГц, что делает его подходящим для высокочастотных приложений.
• Низкий уровень шумов и искажений: способствуют получению качественных аналоговых сигналов.
• Встроенная возможность управления усилением: позволяет точную настройку и управление усилителем.

Недостатки

• Устаревший статус: данный компонент уже снят с производства, что может усложнить его приобретение и использование в новых разработках.

Типовое использование

• Медицинское оборудование: ультразвуковые аппараты и оборудование для обработки сигналов.
• Аудио и видео системы: профессиональные аудиоусилители и видеопроцессоры.
• Телекоммуникационные системы: оборудование для передачи данных и сигналов.

Рекомендации по применению

• Убедитесь, что питающее напряжение находится в пределах 4.75 В - 5.25 В, чтобы обеспечить корректную работу компонента.
• Используйте качественные конденсаторы и резисторы для минимизации шумов и искажений.
• Внимательно изучите и следуйте рекомендациям по монтажу и распайке компонентов для минимизации риска перегрева и повреждений.

Основные технические характеристики

• Тип усилителя: Переменное усиление (Variable Gain Amplifier, VGA)
• Количество каналов: 2
• Тип выхода: Дифференциальный
• Скорость нарастания: 300 В/мкс
• Полоса пропускания -3 дБ: 20 МГц
• Ток смещения на входе: 1 нА
• Смещающее напряжение на входе: 50 мВ
• Максимальный ток на выходе/канал: 40 мА
• Диапазон питающего напряжения: 4.75 В - 5.25 В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 32-TQFP (5x5 мм)

Возможные аналоги

• AD8331ARQ от Analog Devices Inc.: Одноканальный VGA с низким уровнем шумов и широким диапазоном усиления.
• LMH6503MA от Texas Instruments: Одноканальный VGA с высокой скоростью и широким диапазоном усиления.

VCA2619YT от Texas Instruments является мощным и многофункциональным решение для различных аналоговых приложений, предоставляя высокую точность и производительность при работе с сигналами.
