VCA2618YR

Описание VCA2618YR от Texas Instruments

Название компонента: VCA2618YR
Производитель: Texas Instruments

Общее описание

VCA2618YR — это интегральный усилитель с регулируемым коэффициентом усиления, состоящий из двух каналов. Он предназначен для использования в приложениях, требующих точной регулировки усиления сигнала в широком диапазоне частот. Этот компонент выполнен в компактном корпусе TQFP-32, что делает его идеальным выбором для современных высокоплотных печатных плат.

Преимущества

• Регулируемый коэффициент усиления: Обеспечивает высокую точность и гибкость при обработке сигнала.
• Двухканальный дизайн: Позволяет использовать один компонент для обработки нескольких сигналов.
• Высокая скорость нарастания (300 В/мкс): Идеально подходит для быстродействующих приложений.
• Широкий диапазон питающего напряжения (4,75 В - 5,25 В): Помогает адаптироваться к различным условиям эксплуатации.
• Компактный корпус: Подходит для высокоплотных монтажных плат.

Недостатки

• Устаревший компонент: Отметка о статусе "Obsolete" может означать сложность с доступностью на рынке или получение поддержки.
• Ограниченный температурный диапазон: Рабочая температура ограничена от -40°C до 85°C.

Типовое использование

• Медицинские ультразвуковые системы: Для усиления и обработки сигналов.
• Системы радиолокации и обработки сигналов: Обеспечивает высокую точность и динамический диапазон.
• Коммуникационные системы: Может использоваться в качестве программируемого усилителя в различных схемах передачи и приема.

Рекомендации по применению

• Выбор источников питания: Рекомендуется использовать стабилизированные источники питания для минимизации шумов.
• Монтаж и охлаждение: Обеспечьте хороший теплоотвод и соответствующую конструкцию печатной платы для удаления тепла и предотвращения перегрева.
• Экранирование: Для приложений, чувствительных к ЭМИ, рекомендуется использовать защитное экранирование.

Основные технические характеристики

• Тип усилителя: Регулируемый усилитель
• Количество каналов: 2
• Выходной тип: Дифференциальный
• Скорость нарастания: 300 В/мкс
• Коэффициент усиления по полосе пропускания: 100 МГц
• Ширина полосы (-3 дБ): 30 МГц
• Смещение по входному току: 1 нА
• Питающее напряжение: от 4,75 В до 5,25 В
• Рабочая температура: от -40°C до 85°C

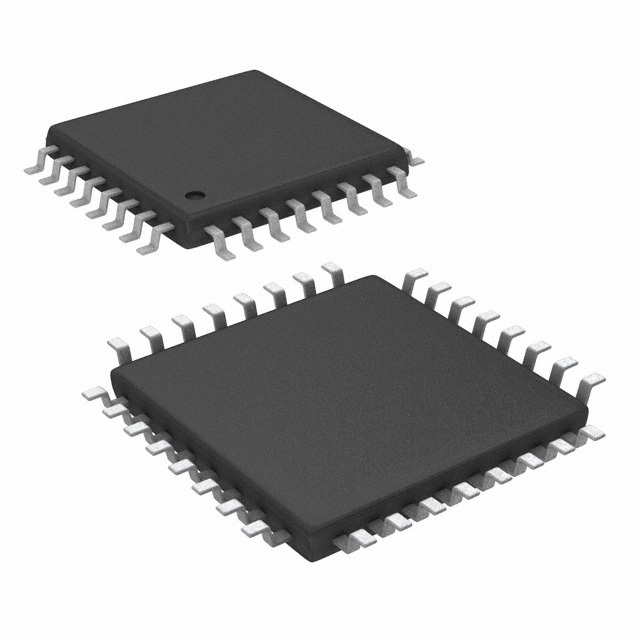

• Корпус: 32-TQFP (5x5)

Аналоги

• AD8367 от Analog Devices
• MAX2022 от Maxim Integrated
• LMH6505 от Texas Instruments

Заметка:

Перед использованием компонента рекомендуется ознакомиться с полным даташитом для получения всех деталей по применению и эксплуатации.
