V62/04752-01XE от Texas Instruments

Общее описание

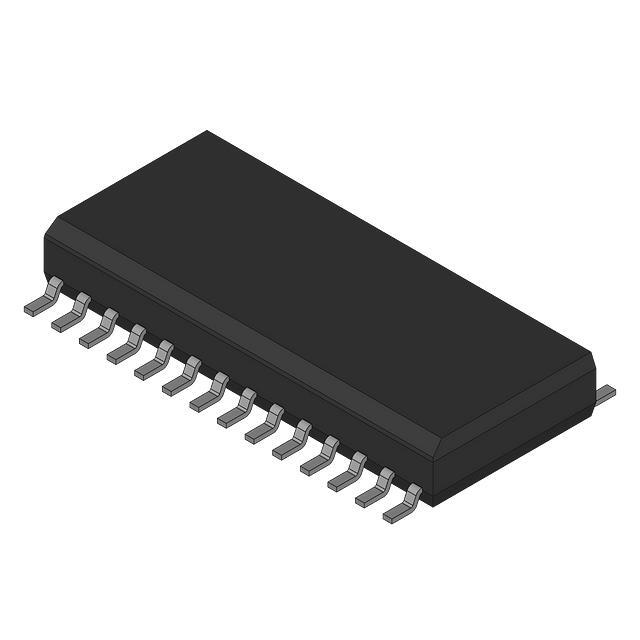

V62/04752-01XE — это улучшенная версия контроллера DC-DC преобразователей от компании Texas Instruments, специально разработанная для использования в полно-мостовых и полу-мостовых конфигурациях. Данный компонент подходит для преобразования напряжения как в режиме понижения, так и в режиме повышения. Он выпускается в корпусе SOIC-28 и способен работать при температуре от -25°C до 110°C.

Преимущества

• Широкий диапазон входных напряжений: от 1.25 В до 20 В.
• Высокая рабочая частота: до 2 МГц, что позволяет использовать меньшие и более эффективные пассивные компоненты.
• Гибкость конфигурации: поддержка как полно-мостовых, так и полу-мостовых схем.
• Разнообразные функции управления: ограничение тока, управление временем задержки, контроль частоты, мягкий старт и синхронизация с внешним тактовым сигналом.

Недостатки

• Отсутствие синхронного выпрямления: может требоваться внешний выпрямитель для повышения эффективности.
• Сложность схемотехнического решения: требует внимательного подхода к проектированию для реализации всех функций.

Типовое использование

• Преобразователи питания в телекоммуникационном оборудовании.
• Импульсные источники питания для промышленных приложений.
• Батарейные зарядные устройства с высоким КПД.
• Преобразователи напряжения в автомобильной электронике.

Рекомендации по применению

• Используйте высококачественные пассивные компоненты: для достижения наибольшей эффективности и надежности.
• Обеспечьте хорошее охлаждение: данный контроллер может генерировать значительное количество тепла при высоких нагрузках.
• Следите за правильностью разводки платы: минимизируйте длину трасс для критичных сигналов и обеспечьте надежное заземление.

Основные технические характеристики

• Конфигурация выхода: Позитивная.
• Количество выходов: 2.
• Количество фаз: 1.
• Рабочее напряжение питания: от 1.25 В до 20 В.
• Частота переключения: до 2 МГц.
• Максимальный рабочий цикл: 1 (прямоугольная характеристика).
• Температурный диапазон: от -25°C до 110°C.
• Корпус: SOIC-28.

Возможные аналоги

• UC2825A — также от Texas Instruments, подходит для схожих задач, но имеет некоторые ограничения по температурному режиму.
• LT3756 от Analog Devices — альтернативное решение для повышения и понижения напряжения в схожих приложениях.

Используйте данный контроллер V62/04752-01XE для разработки надежных и эффективных источников питания в широком диапазоне приложений.
