UCC5870QEVM-045

Описание для UCC5870QEVM-045 от Texas Instruments

Общее описание

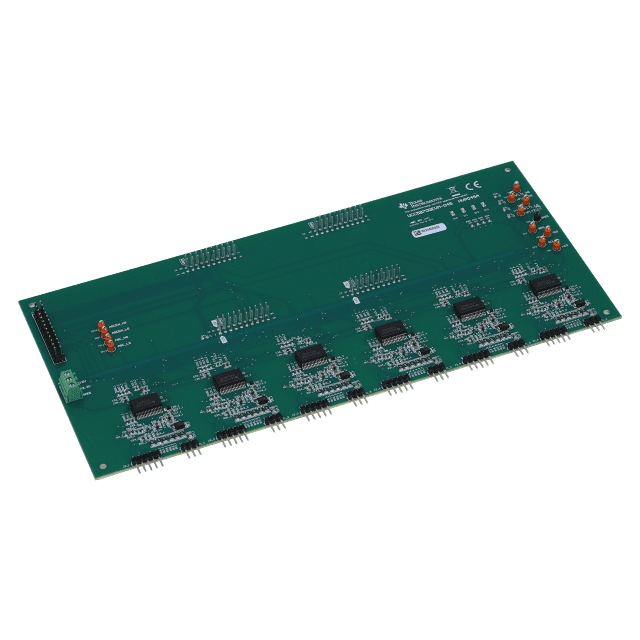

UCC5870QEVM-045 - это отладочная плата, разработанная Texas Instruments для оценки возможностей драйвера затвора UCC5870-Q1. Этот драйвер предназначен для использования в высоковольтных системах с изоляцией. Плата обеспечивает удобную платформу для тестирования и анализа характеристик UCC5870-Q1 в различных режимах работы.

Преимущества

• Гибкость в разработке благодаря полной интеграции важнейших функций драйвера затвора.
• Высокая производительность для применения в системах электропитания с высокими перегрузками.
• Высокая надежность и безопасность благодаря встроенной изоляции и функциональной безопасности.
• Удобство использования за счёт простоты подключения и конфигурации.

Недостатки

• Достаточно сложная конфигурация и настройка для новичков в области высоковольтной электроники.
• Потребность в дополнительном оборудовании для полноценного тестирования, таком как источники питания и осциллографы.

Типовое использование

• Управление мощными MOSFET и IGBT транзисторами.
• Применение в системах электропитания транспортных средств.
• Высоковольтные преобразователи энергии.
• Промышленные приводы и электротехнические установки.

Рекомендации по применению

• Перед использованием ознакомьтесь с документацией на плату, чтобы понять её возможности и ограничения.
• Убедитесь в правильном подключении всех сигналов к отладочной плате UCC5870QEVM-045.
• Используйте рекомендованные Texas Instruments программные инструменты для конфигурации и тестирования платы.

Основные технические характеристики

• Питание: от 3.3 В до 15 В
• Рабочая температура: от -40°C до 125°C
• Изоляция: 5 кВ RMS изоляции
• Поддержка широтно-импульсной модуляции (ШИМ): регулируемый ток и напряжение затвора
• Интерфейсы: контроль и диагностика через SPI

Возможные аналоги

• UCC5870-Q1 от Texas Instruments — тот же драйвер затвора, но без отладочной платы.
• 1ED020I12-F2 от Infineon — другой драйвер затвора с функциональной безопасностью и изоляцией, подходящий для высоковольтных систем.
• Si8284 от Silicon Labs — альтернативный драйвер затвора для IGBT и MOSFET транзисторов с изоляцией.

Заключение

UCC5870QEVM-045 — незаменимый инструмент для разработчиков высоковольтных систем, позволяющий быстро и удобно оценить возможности и характеристики драйвера затвора UCC5870-Q1 в реальных условиях.
