UCC2897AEVM

UCC2897AEVM от Texas Instruments

Общее описание

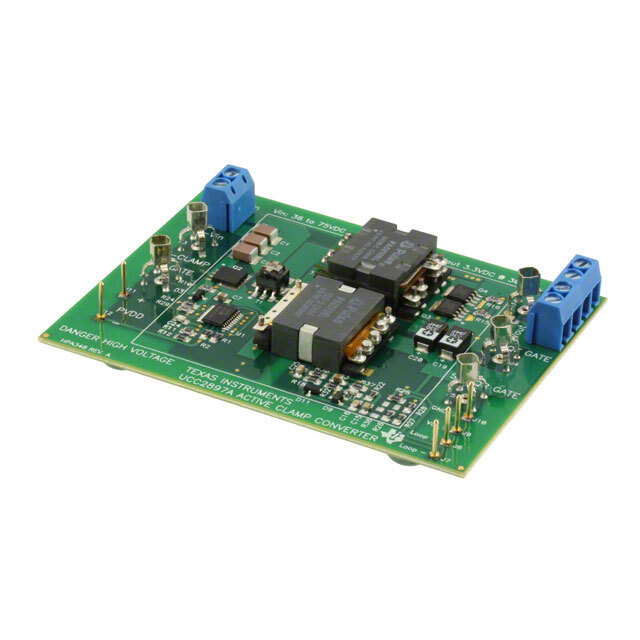

UCC2897AEVM — это оценочная плата, предназначенная для демонстрации возможностей интегральной схемы UCC2897A от Texas Instruments, которая используется для построения изолированных DC/DC преобразователей с обратной связью. Этот преобразователь обладает высокоэффективной схемой управления и предназначен для широкого ряда приложений, требующих стабильного и надежного питания.

Преимущества

• Высокая эффективность: Интегральная схема UCC2897A позволяет добиться высокой энергетической эффективности.
• Гибкость в настройке: Возможность настройки множества параметров для специфических применений.
• Компактный дизайн: Уменьшает размер конечного устройства благодаря интеграции важных функций управления.

Недостатки

• Требуется профессиональное понимание: Необходимы знания в области электроники и работы с DC/DC преобразователями для успешного использования платы.

Типовое использование

• Энергетические системы: Питание телекоммуникационного оборудования, серверов и сетевого оборудования.
• Промышленные компоненты: Автоматизированные устройства и системы контроля.
• Автомобильные системы: Применение в системах управления и информирования.

Рекомендации по применению

• Используйте в условиях, указанных в технической документации.
• Подберите соответствующий охлаждающий механизм для предотвращения перегрева.
• Проверьте параметры входного и выходного напряжений в соответствии с требованиями вашей системы.

Основные технические характеристики

• Основное применение: DC/DC, Step Down
• Типы выходов: 1, изолированный
• Выходное напряжение: 3.3V
• Ток на выходе: до 30A
• Входное напряжение: от 36V до 72V
• Топология регулятора: Преобразователь прямого хода
• Частота переключения: 250kHz
• Тип платы: Полностью укомплектованная
• Содержимое: Печатная плата
• Используемая микросхема: UCC2897A

Возможные аналоги

• LM5035A от Texas Instruments: Алтернативная микросхема с аналогичными функциональными возможностями.
• UCC256404 от Texas Instruments: Другой преобразователь для обратных цепей с широким диапазоном входных напряжений.

Заключение

UCC2897AEVM от Texas Instruments — это мощный инструмент для инженеров, занимающихся разработкой высокоэффективных DC/DC преобразователей. Его применение обеспечивает стабильное питание и высокий уровень надежности в различных промышленных и коммерческих приложениях.
