UCC28810EVM-003

UCC28810EVM-003 от Texas Instruments

Общее описание

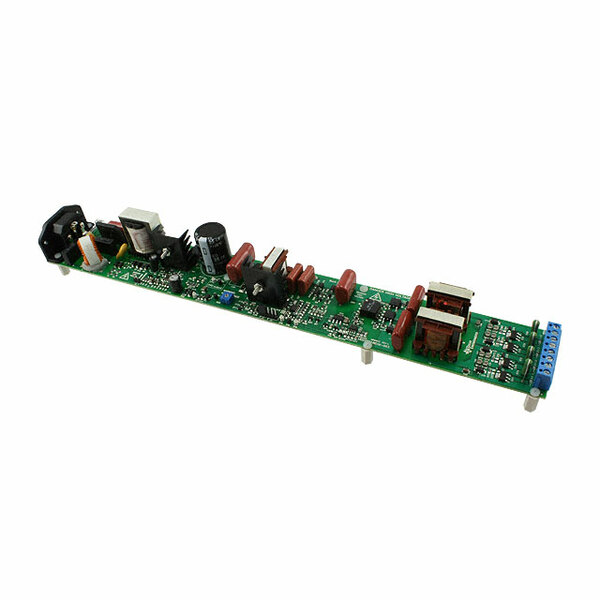

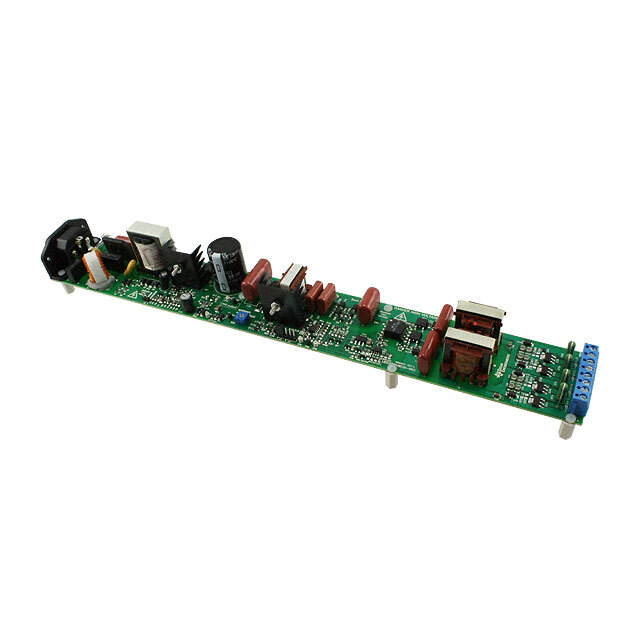

Модуль оценки (Evaluation Module) UCC28810EVM-003 разработан для демонстрации характеристик драйвера светодиодов UCC28810, производства компании Texas Instruments. Он представляет собой пример использования UCC28810 для управления многофазной светодиодной подсветкой с поддержкой диммирования и возможностью работы в широком диапазоне входного напряжения.

Преимущества

• Высокая степень интеграции: UCC28810 объединяет передовые технологии и функции, упрощая проектирование схем.
• Универсальность: Поддержка входного напряжения в диапазоне от 90 до 265 В переменного тока делает модуль совместимым с большинством сетей электропитания.
• Диммирование: Возможность регулировки яркости светодиодов обеспечивает широкий спектр применения в освещении.
• Изоляция выходов: Обеспечивает безопасность и защиту компонентов.

Недостатки

• Ограничение по выходному току: Максимальный выходной ток 500 мА, что может быть недостаточно для некоторых высокомощных светодиодных приложений.
• Сложность в настройке: Для оптимальной работы может потребоваться опыт в настройке и отладке схем.

Типовое использование

UCC28810EVM-003 подходит для различных приложений, таких как:

• Светодиодное освещение в бытовой и коммерческой сферах
• Осветительные системы с регулируемой яркостью
• Декоративное освещение
• Автомобильное освещение

Рекомендации по применению

1. Работа с высоковольтными цепями: Следует строго соблюдать правила безопасности, так как модуль работает с напряжением до 265 В переменного тока.
2. Настройка диммирования: При использовании функции диммирования важно правильно выбрать и настроить элементы схемы для обеспечения плавного регулирования яркости.
3. Теплоотвод: Учтите необходимость эффективного охлаждения, особенно при работе с максимальными токами, чтобы избежать перегрева компонентов.

Основные технические характеристики

• Входное напряжение: 90–265 В переменного тока
• Выходной ток: до 500 мА на канал
• Число каналов: 4, изолированных
• Особенности: диммируемый
• Комплектация: Плата(ы)
• Используемая микросхема: UCC28810

Возможные аналоги

• UCC287xx серия: Также представляет собой драйверы для светодиодного освещения с поддержкой различных функций.
• LM3409HV: Альтернативный драйвер от Texas Instruments с поддержкой высокого выходного напряжения.
• LNK458DG от Power Integrations: Драйвер, оптимизированный для светодиодного освещения с расширенными функциями интеграции.

UCC28810EVM-003 предоставляет отличные возможности для разработки и тестирования драйверов светодиодов, обеспечивая гибкость, надежность и высокую производительность в различных приложениях осветительных систем.
