UCC28711EVM-160

13 920,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

Описание UCC28711EVM-160 от Texas Instruments

Общее описание

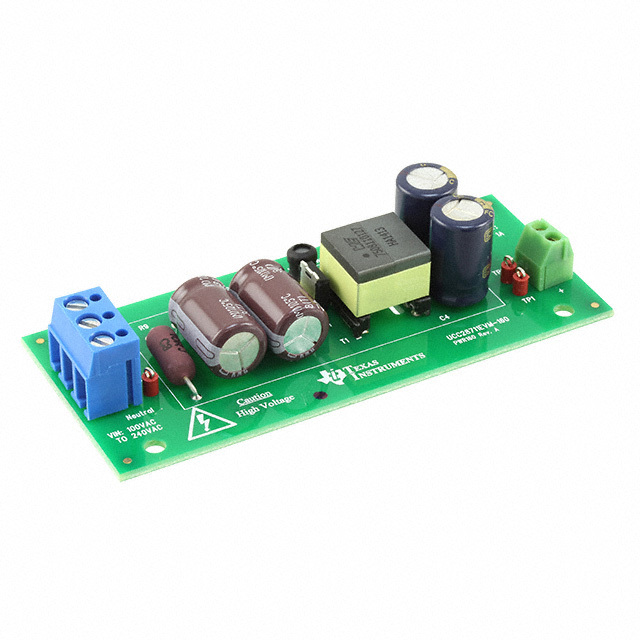

UCC28711EVM-160 — это оценочная плата разработанная компанией Texas Instruments для демонстрации возможностей и характеристик контроллера для обратноходовых (flyback) преобразователей UCC28711. Данная плата предназначена для реализации AC/DC питания с изолированным выходом. UCC28711EVM-160 позволяет получить выходное напряжение 5 В и выходной ток до 1 А, что делает ее идеальной для широкого круга бытовых и промышленных приложений.

Преимущества

  • Высокая эффективность: Контроллер UCC28711 обеспечивает высокую эффективность преобразования энергии за счет применения передовой технологии управления питанием.
  • Компактный дизайн: Оценочная плата имеет небольшие размеры, что облегчает интеграцию в различные проекты.
  • Простота использования: Полностью собранная и протестированная плата, готовая к немедленному использованию и тестированию.
  • Широкий диапазон входных напряжений: Поддержка входного напряжения от 100 до 240 В переменного тока.

Недостатки

  • Ограниченная мощность: Максимальная выходная мощность составляет 5 Вт, что может быть недостаточно для более мощных приложений.
  • Фиксированное выходное напряжение: Ограничение по выходному напряжению (фиксированные 5В) может не подходить для всех типов устройств.

Типовое использование

  • Зарядные устройства для мобильных устройств
  • Питание для бытовой электроники
  • Адаптеры питания для маломощных устройств
  • Разработка и тестирование обратноходовых источников питания

Рекомендации по применению

  1. Проверка входного напряжения: Убедитесь, что входное напряжение находится в пределах от 100 до 240 В переменного тока.
  2. Нагрузка: Не превышайте максимальный выходной ток в 1 А, чтобы избежать перегрева и повреждения платы.
  3. Охлаждение: Обеспечьте надлежащую вентиляцию или охлаждение платы при длительном использовании или высоких нагрузках.

Основные технические характеристики

  • Тип топологии: Обратноходовая
  • Выходная мощность: 5 Вт
  • Выходное напряжение: 5 В постоянного тока
  • Выходной ток: до 1 А
  • Диапазон входных напряжений: от 100 до 240 В переменного тока
  • Частота переключения: 100 кГц
  • Комплектация: полностью собранная плата
  • Используемая интегральная схема: UCC28711

Возможные аналоги

  • UCC28704EVM-724: Оценочная плата для контроллера UCC28704 от Texas Instruments.
  • LNK626PG: Контроллер для обратноходовых преобразователей от Power Integrations.

Материал справочного характера. Всегда проверяйте соответствие характеристик вашим конкретным требованиям и условиям эксплуатации.
