UCC28630EVM-572

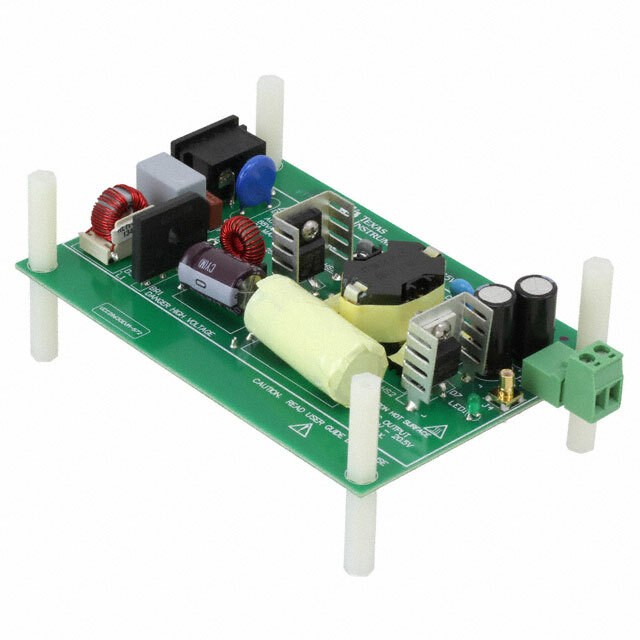

Развивающая плата UCC28630EVM-572 от Texas Instruments

Общее описание

Развивающая плата UCC28630EVM-572 разработана для демонстрации возможностей контроллера UCC28630 от Texas Instruments, предназначенного для AC-DC преобразования с использованием топологии Flyback. Плата представляет собой полностью собранное и протестированное устройство, позволяющее исследовать основные характеристики и преимущества данного контроллера.

Преимущества

• Высокая эффективность: Контроллер обеспечивает высокий КПД, что способствует снижению потерь энергии и уменьшению тепловыделения.
• Компактный размер: Топология Flyback и оптимизированный дизайн платы позволяют добиться компактных размеров устройства.
• Широкий диапазон входного напряжения: Плата поддерживает напряжение от 90 до 265 В переменного тока, что делает ее универсальной для использования в различных регионах.
• Низкий рабочий ток: UCC28630 реализует низкопотребляющий режим ожидания, что позволяет значительно сократить энергопотребление в режиме ожидания.

Недостатки

• Сложность в настройке: Для достижения оптимальной работы платы может потребоваться настройка параметров, что требует определенных знаний и опыта.

Типовое использование

• Промышленные источники питания: Использование в источниках питания для различного промышленного оборудования.
• Бытовые устройства: Применение в источниках питания для бытовой электроники и техники.
• LED-драйверы: Использование в источниках питания для светодиодных осветительных приборов.

Рекомендации по применению

• Используйте радиаторы: Для обеспечения стабильной работы при высокой нагрузке рекомендуется использовать радиаторы для отвода тепла.
• Проверяйте выходные параметры: Регулярно проверяйте выходное напряжение и ток для обеспечения стабильной и надежной работы.
• Следите за схемой: При подключении дополнительных компонентов убедитесь, что элементы схемы выдерживают требуемые параметры тока и напряжения.

Основные характеристики

• Выходная мощность: 65 Вт
• Выходное напряжение: 19.5 В
• Выходной ток: 3.34 А
• Входное напряжение: 90 – 265 В переменного тока
• Топология преобразования: Flyback
• Содержимое набора: Плата
• Частота переключения: Зависит от конкретной настройки схемы

Возможные аналоги

• UCC28710: Контроллер с более низкой мощностью выхода.
• NCP1271: Альтернативный контроллер от ON Semiconductor, также поддерживающий Flyback топологию.
• LNK304: Контроллер Power Integrations с аналогичной функциональностью, но с меньшим диапазоном выходной мощности.

Использование платы UCC28630EVM-572 предоставляет отличную возможность изучить и протестировать возможности современного AC-DC преобразования с высокими КПД и широким диапазоном входного напряжения.
