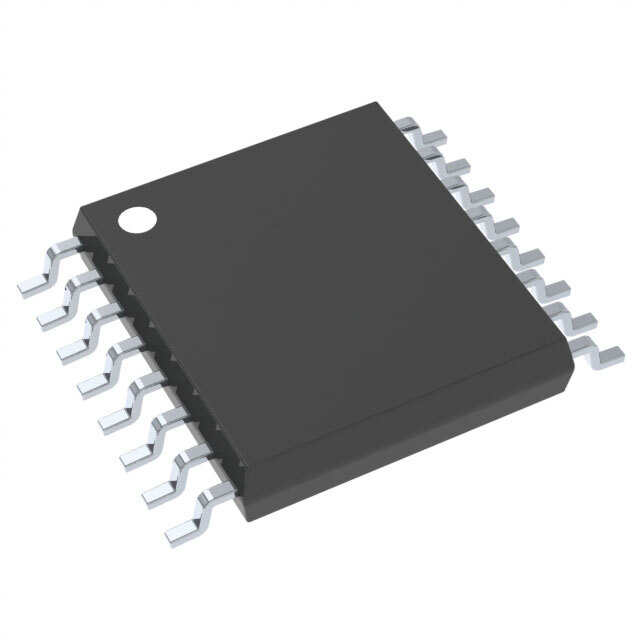

UCC2806PW

UCC2806PW от Texas Instruments

Общее описание:

UCC2806PW – это высокоэффективный контроллер DC-DC преобразователя от Texas Instruments, специально разработанный для реализации схем boost (повышающего), flyback (обратного) и forward (прямого) преобразования. Чип интегрирует в себе функции управления, синхронизации и защиты, что делает его идеальным выбором для различных применений в системах питания.

Преимущества:

• Высокая эффективность: Поддерживает высокую эффективность преобразования благодаря встроенным функциям управления.
• Многофункциональность: Поддержка различных топологий преобразователей, включая boost, flyback и forward.
• Защита и управление: Встроенные функции ограничения тока, управления частотой и включения/выключения (enable).
• Повышенная надежность: Полный температурный диапазон -40°C ~ 85°C позволяет использовать устройство в жестких условиях эксплуатации.

Недостатки:

• Сложность применения: Требует определенных знаний и навыков для правильной настройки и эксплуатации.
• Ограниченное количество выходов: Поддерживает только два выхода, что может быть недостаточным для некоторых применений.

Типовое использование:

• Преобразователи питания для телекоммуникационного оборудования
• Питание для промышленных контроллеров и систем автоматизации
• Управление питания в автомобильной электронике
• Бытовая электроника и системы управления

Рекомендации по применению:

• Рекомендуется использовать качественные внешние компоненты (транзисторы, диоды), чтобы обеспечить максимальную эффективность и надежность.
• При проектировании схемы уделяйте внимание правильному охлаждению и тепловому менеджменту.
• Используйте симуляцию для подтверждения стабильности и эффективности схемы до прототипирования.

Основные технические характеристики:

• Тип выходного сигнала: Драйвер транзистора
• Функция: Повышающий и комбинированный преобразователь
• Конфигурация выхода: Положительный, с возможностью изоляции
• Топология: Boost, Flyback, Forward Converter
• Количество выходов: 2
• Фазы выхода: 1
• Напряжение питания (Vcc/Vdd): 8V ~ 14.5V
• Частота переключения: 47 кГц
• Максимальный рабочий цикл: 50%
• Синхронный выпрямитель: Да
• Температура эксплуатации: -40°C ~ 85°C
• Монтаж: Поверхностный монтаж
• Корпус: 16-TSSOP (4.40 мм ширина)

Возможные аналоги:

• [UCC28C42](https://www.ti.com/product/UCC28C42) от Texas Instruments
• [TL494](https://www.ti.com/product/TL494) от Texas Instruments
• [MC34063](https://www.onsemi.com/product/MC34063) от ON Semiconductor

uart=UCC2806PW - это надежный и многофункциональный контроллер для преобразователей, подходящий для широкого спектра применений.
