UCC2806M

UCC2806M от Texas Instruments

Общее описание

UCC2806M — это высокопроизводительный контроллер импульсных источников питания от компании Texas Instruments, предназначенный для повышения эффективности преобразования энергии. Этот чип используется в схемах с топологиями Boost, Flyback и Forward Converter. Контроллер UCC2806M поддерживает как ступенчатое преобразование напряжения (Step-Up), так и комбинированное преобразование (Step-Up/Step-Down).

Преимущества

• Высокая эффективность: Предназначен для достижения высоких показателей КПД за счет минимизации потерь при преобразовании энергии.
• Широкий диапазон входного напряжения: Контроллер работает в широком диапазоне напряжений питания от 8 до 14.5 В.
• Гибкость применения: Поддерживает различные схемотехнические топологии и может быть использован в ряде приложений.
• Синхронный выпрямитель: Снижает потери на выпрямлении, улучшая общий КПД системы.
• Встроенные функции защиты: Включают ограничение тока, функцию включения/выключения и контроль частоты.

Недостатки

• Сложность схемотехнической реализации: Реализация схемы с данным контроллером требует квалифицированных знаний в области электроники.
• Ограничение по температуре: Рабочий диапазон температур от -40°C до 85°C может быть недостаточным для экстремальных условий эксплуатации.

Типовое использование

• Преобразователи напряжения DC-DC
• Системы бесперебойного питания (ИБП)
• Испытательное и измерительное оборудование
• Промышленные и автомобильные источники питания
• Приводы двигателей

Рекомендации по применению

• Обеспечьте стабильное и чистое питание контроллера для максимальной производительности.
• Для улучшения тепловых характеристик используйте подходящие радиаторы и компоненты отвода тепла.
• Тщательно разрабатывайте схемы печатных плат, обеспечивая минимальные паразитные индуктивности и емкости.

Основные технические характеристики

• Тип выходного сигнала: Транзисторный драйвер
• Функции: Step-Up, Step-Up/Step-Down
• Конфигурация выхода: Положительная, изолированная
• Топология: Boost, Flyback, Forward Converter
• Количество выходов: 2
• Фазы выходов: 1
• Напряжение питания: 8В ~ 14.5В
• Частота переключения: 47кГц
• Максимальный рабочий цикл: 50%
• Синхронный выпрямитель: Да
• Контрольная функция: Ограничение тока, включение/выключение, контроль частоты
• Диапазон температур: -40°C ~ 85°C
• Монтажный тип: Поверхностный монтаж (SMD)

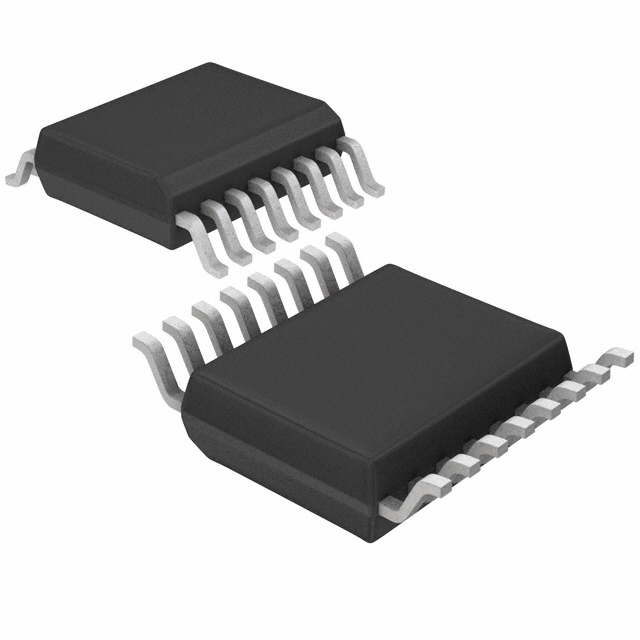

• Корпус: 16-SSOP (3.9 мм ширины)

Возможные аналоги

• [LM3478](https://www.ti.com/product/LM3478) от Texas Instruments
• [LT3757](https://www.analog.com/en/products/lt3757.html) от Analog Devices
• [SG3524](https://www.onsemi.com/products/power-management/power-supply-ics/sg3524) от ON Semiconductor

Используя UCC2806M от Texas Instruments, вы получаете мощный и универсальный инструмент для создания высокоэффективных преобразователей энергии.
