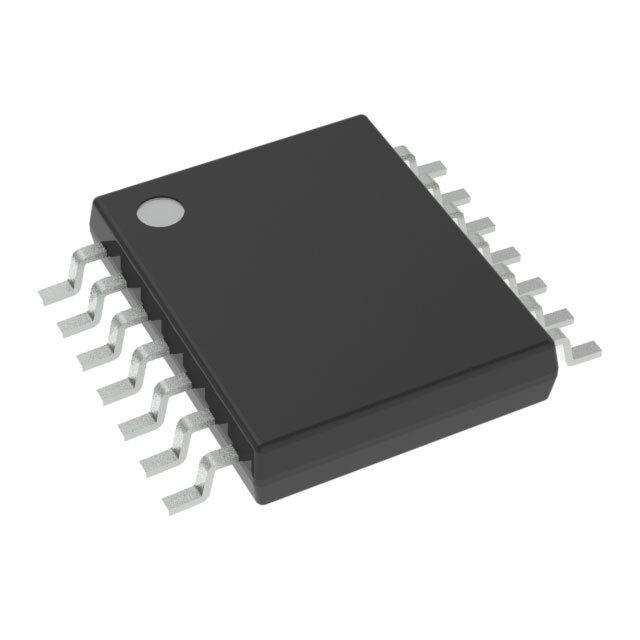

UCC25702PW

Описание для интернет-магазина

UCC25702PW от Texas Instruments

Общее описание

Микросхема UCC25702PW от Texas Instruments представляет собой интегральный контроллер DC-DC преобразователя с функционалом для работы в топологиях boost, flyback и forward converter. Она предназначена для проектирования высокоэффективных регуляторов с положительным выходом и возможностью изоляции. Основное применение данной микросхемы включает области, где требуется стабильное преобразование напряжения в разнообразных приложениях, включая промышленные и автомобильные системы.

Преимущества

• Широкий диапазон входного напряжения: От 8,8 В до 15 В.
• Высокий коэффициент заполняемости: До 99%, что обеспечивает высокую эффективность работы.
• Управление током: Встроенные средства ограничения и контроля тока.
• Синхронизация с внешним источником: Возможность синхронизации частоты с внешними тактовыми сигналами.
• Компактная упаковка: 14-выводной корпус TSSOP, оптимизированный для поверхностного монтажа.

Недостатки

• Отсутствие синхронного выпрямителя: Для некоторых приложений это может быть недостатком, требующим дополнительных компонентов для повышения эффективности.

Типовое использование

• Промышленные блоки питания.
• Автомобильные системы управления питанием.
• Аудиовизуальная техника.
• Медицинское оборудование.

Рекомендации по применению

UCC25702PW идеально подходит для использования в устройствах, где требуется управление питанием с высоким КПД и расширенными возможностями по регулировке параметров. Рекомендуется применять при проектировании преобразователей с требованиями к стабильности и точности выходного напряжения.

Основные технические характеристики

• Тип выхода: Транзисторный драйвер.
• Функции: Step-Up, Step-Up/Step-Down.
• Конфигурация выхода: Положительное, с возможностью изоляции.
• Топология: Boost, Flyback, Forward Converter.
• Количество выходов: 1.
• Количество фаз: 1.
• Напряжение питания (Vcc/Vdd): 8.8V ~ 15V.
• Частота переключения: 100kHz.
• Максимальный коэффициент заполняемости: 99%.
• Синхронный выпрямитель: Нет.
• Синхронизация тактового сигнала: Да.
• Температурный диапазон работы: -40°C ~ 85°C.
• Монтаж: Поверхностный монтаж.
• Корпус / Расположение выводов: 14-выводной TSSOP (0.173", ширина 4.40mm).

Возможные аналоги

• LT3758 от Analog Devices.
• UC3843 от Texas Instruments (в другой топологии).

UCC25702PW от Texas Instruments предлагает широкий спектр возможностей для создания мощных и надежных систем управления питанием, обеспечивая при этом компактность и высокую эффективность.

—

Примечание: Пожалуйста, ознакомьтесь с официальной документацией и спецификациями для получения более подробной информации и при необходимости проконсультируйтесь с технической поддержкой.
