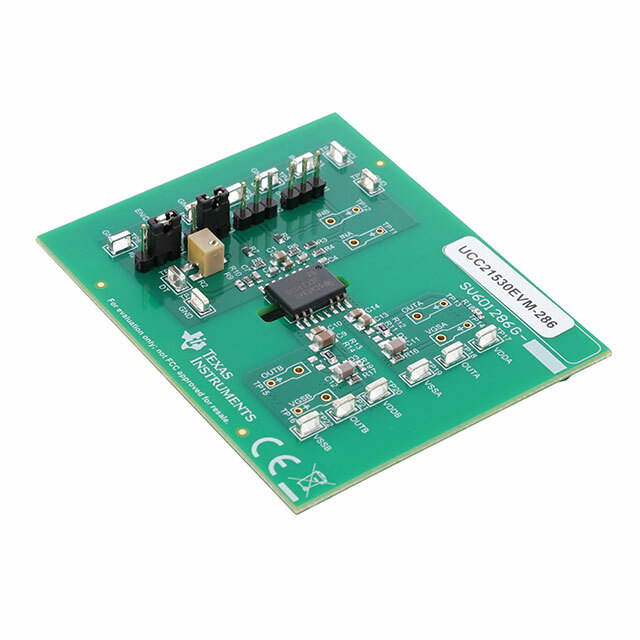

UCC21530EVM-286

UCC21530EVM-286 от Texas Instruments

Общее описание: UCC21530EVM-286 — это отладочная плата для двухканального драйвера затвора UCC21530 от Texas Instruments. Данный драйвер затвора используется для управления силовыми транзисторами (MOSFET и IGBT) в различных приложениях, требующих высокой эффективности и быстродействия.

Преимущества:

• Изоляция: Высокая степень изоляции между входом и выходом до 5,7 кВ RMS.
• Высокая скорость переключения: Позволяет уменьшить потери при переключении и увеличить общую эффективность системы.
• Компактность: Малый размер уменьшает занимаемое пространство на печатной плате.
• Удобство использования: Простая интеграция в различные системы благодаря удобному форм-фактору.

Недостатки:

• Сложность настройки: Из-за высокой скорости переключения требуется тщательная настройка системы для избежания электромагнитных помех.
• Цена: Немного выше, чем у аналогов без изоляции.

Типовое использование:

• Инверторы мощности
• Источники бесперебойного питания (ИБП)
• Силовые преобразователи
• Системы управления двигателями
• Промышленные приводы

Рекомендации по применению:

• Оптимизация топологии платы: Учитывайте параметры сигналов и возможность возникновения электромагнитных помех.
• Хорошее охлаждение: Обеспечьте надёжное рассеивание тепла для предотвращения перегрева компонентов.
• Точная настройка: Используйте осциллографы и другие инструменты для точной настройки параметров и минимизации потерь.

Основные технические характеристики:

• Количество каналов: 2
• Максимальное напряжение питания: 25 В
• Максимальный импульсный ток: 4 А
• Время задержки: 19 нс (типичное)
• Температурный диапазон: от -40°C до +125°C
• Изоляция: 5,7 кВ RMS

Возможные аналоги:

• ADuM3223 от Analog Devices
• Si8239 от Silicon Labs

Заключение: UCC21530EVM-286 — отличный выбор для разработки и прототипирования высокоэффективных и надежных систем силовой электроники с изолированным управлением затвором.
