UCC21521CEVM-286

UCC21521CEVM-286 от Texas Instruments

Общее описание

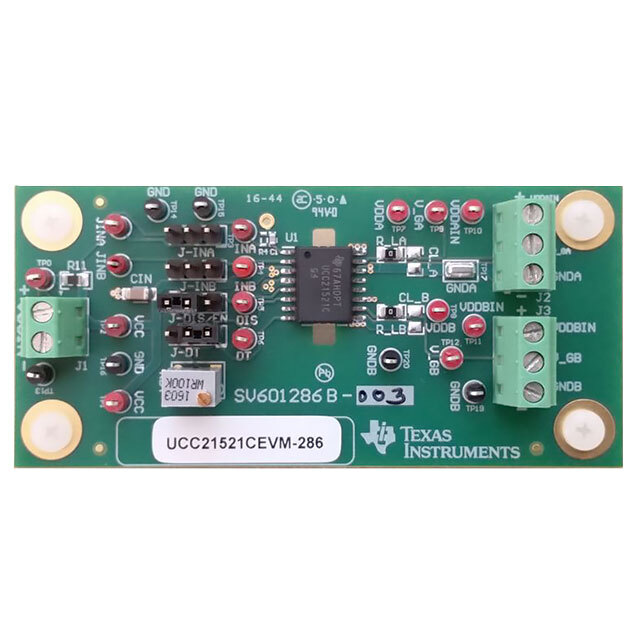

UCC21521CEVM-286 — это оценочный модуль (Evaluation Module), разработанный компанией Texas Instruments для демонстрации возможностей и характеристик высокоскоростного драйвера затвора UCC21521. Этот драйвер затвора предназначен для управления мощными MOSFET и IGBT в различных приложениях, включая промышленные источники питания, преобразователи и так далее.

Преимущества

• Высокая изоляция: Обеспечивает выдерживаемое напряжение до 5,7 кВ RMS, что способствует повышенной безопасности и надежности системы.
• Высокая скорость переключения: UCC21521 может работать с частотой до 1 МГц, что снижает потери на переключении и повышает общую эффективность системы.
• Регулируемые мертвые зоны: Позволяет адаптировать время мертвой зоны под конкретные условия работы, что помогает избежать коротких замыканий и других неисправностей.

Недостатки

• Теплоотвод: Высокая скорость переключения и управления большими токами могут вызвать значительное тепловыделение, что требует дополнительного охлаждения.
• Сложные настройки: Для оптимального использования всех возможностей модуля требуется глубокое понимание работы драйвера и его параметров.

Типовое использование

• Промышленные источники питания: Управление высоковольтными и высокотоковыми ключевыми элементами в преобразователях и источниках бесперебойного питания (UPS).
• Электротранспорт: Управление силовыми элементами в электромобилях и гибридных транспортных средствах.
• Энергетика: Применение в системах передачи и распределения электроэнергии, включая инверторы и преобразователи.

Рекомендации по применению

• Охлаждение: Убедитесь, что драйвер имеет адекватное охлаждение, чтобы предотвратить перегрев и выход из строя.
• Безопасность: Следите за правильной изоляцией и заземлением для предотвращения повреждения оборудования и ударов электрическим током.
• Настройка мертвого времени: Оптимально настройте мертвое время для предотвращения коротких замыканий и уменьшения потерь мощности.

Основные технические характеристики

• Входное напряжение: 3-18 В
• Выходное напряжение: 20 В
• Выходной ток: 4 А (макс)
• Изоляция: 5,7 кВ RMS
• Скорость переключения: до 1 МГц
• Регулируемая мертвая зона: Да

Возможные аналоги

• TI UCC21520: Еще один драйвер затвора, схожий по характеристикам, но с разными конструктивными особенностями.
• Infineon 1ED020I12-F2: Альтернативный драйвер затвора с аналогичными параметрами.
• Analog Devices ADuM3223: Драйвер затвора с высокой изоляцией и схожими характеристиками.

При использовании UCC21521CEVM-286 вы получите надежный и высокоэффективный драйвер затвора, способный решать различные задачи в мощных и сложных электронных устройствах.
