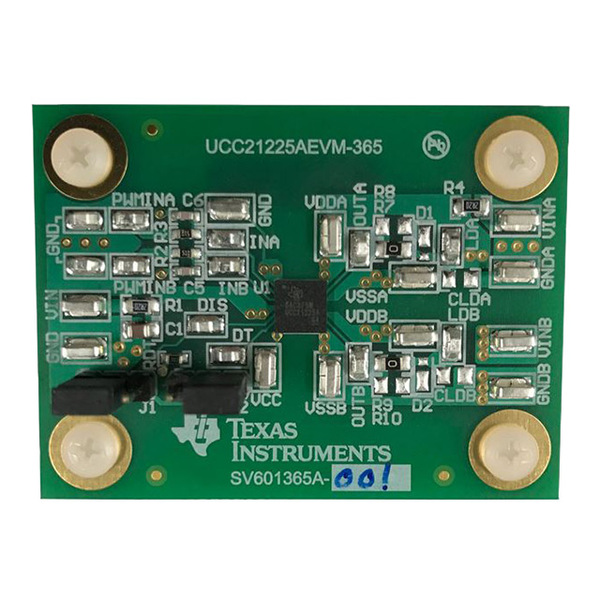

UCC21225AEVM-365

Описание для UCC21225AEVM-365 от Texas Instruments

Общее описание

UCC21225AEVM-365 — это оценочная плата для двухканального высокоскоростного изолированного драйвера затвора UCC21225A от Texas Instruments. Она предназначена для оценки характеристик и возможностей UCC21225A, который используется в высокоэффективных источниках питания, системах управления двигателями и других мощностных приложениях.

Преимущества

• Изоляция высокой прочности: Обеспечивает безопасность и надежность в критических приложениях.
• Высокая скорость переключения: Позволяет уменьшить потери энергии и повысить общую эффективность системы.
• Широкий диапазон напряжений предвключения и отключения (UVLO): Обеспечивает гибкость в различных силовых системах.
• Технология защищенной защиты: Встроенная защита от перенапряжения, перегрева и короткого замыкания для надежной работы.

Недостатки

• Требовательность к навыкам: Для успешного использования и настройки необходимы базисные знания в области электроники и работы с высоковольтными схемами.
• Ограниченная совместимость: Специфичен для использования с UCC21225A и может требовать адаптации для использования с другими компонентами.

Типовое использование

• Инверторы и преобразователи: Используется в силовых преобразователях энергии и инверторах.
• Системы управления двигателями: Применяется в высокоэффективных системах управления электрическими двигателями.
• Источники бесперебойного питания (ИБП): Обеспечивает надежное переключение и управление для источников резервного питания.

Рекомендации по применению

1. Тщательная настройка: Следует внимательно настроить параметры драйвера в соответствии с требованиями конкретного приложения.
2. Адекватное охлаждение: При использовании в мощных приложениях рекомендуется предусмотреть адекватное охлаждение для предотвращения перегрева.
3. Использование защитных схем: Пожалуйста, включите дополнительные защитные схемы для дальнейшего повышения надежности системы.

Основные технические характеристики

• Входное напряжение: от 3.3 В до 5 В
• Выходное напряжение: до 18 В
• Выходной ток: до 4 А (максимум)
• Изоляция: 3000 VRMS
• Общая задержка переключения: менее 50 нс (тип.)
• Рабочая температура: от -40°C до 125°C

Возможные аналоги

• HCPL-3120 от Broadcom: Драйвер затвора с изоляцией
• IR2110 от International Rectifier: Двухканальный драйвер высокого напряжения

Использование оценочной платы UCC21225AEVM-365 позволяет удобно и быстро оценить характеристики и производительность драйвера UCC21225A, что делает ее идеальной для прототипирования и разработки высокоэффективных электронных систем.
