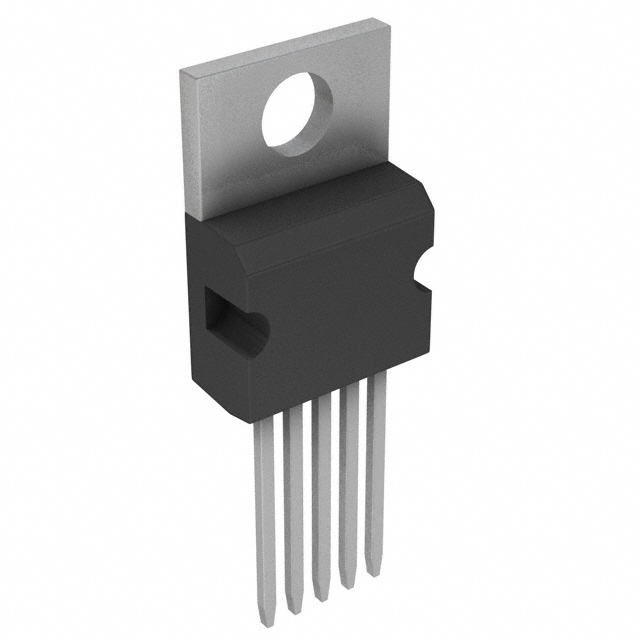

UC3710T

Описание UC3710T от Texas Instruments

Общее описание

UC3710T — высокопроизводительный низковольтный драйвер для управления затвором (Gate Driver), разработанный Texas Instruments. Этот интегральный драйвер подходит для низкостороннего (Low-Side) управления силовыми полупроводниковыми компонентами, такими как IGBT и N-канальные MOSFET. Корпус TO-220-5 обеспечивает удобный монтаж устройства на различных платформах.

Преимущества

• Высокая скорость переключения: Типовое время нарастания и спада сигнала составляет всего 85 нс.
• Высокий пик выходного тока: Пиковый выходной ток составляет 6 A для управления мощными ключевыми компонетами.
• Широкий диапазон напряжения питания: Поддержка напряжения питания в диапазоне от 4.7 В до 18 В.
• Универсальность входных сигналов: Драйвер поддерживает как инвертирующие, так и неинвертирующие входные сигналы, что делает его гибким решением для различных применений.
• Широкий диапазон температур: Этот драйвер способен работать в экстремальных температурных условиях, от -55°C до 150°C.

Недостатки

• Требуется правильное охлаждение: Корпус TO-220-5 может потребовать установки радиатора в условиях высокой нагрузки или температуры.

Типовое использование

• Управление IGBT и N-канальными MOSFET в силовых схемах.
• Инверторы напряжения.
• Линейные и импульсные источники питания.
• Преобразователи DC-DC.

Рекомендации по применению

1. Убедитесь в правильном подключении: Не допускайте возможности переполюсовки питания и входных сигналов.
2. Используйте радиатор: При высоких токах и в условиях большого тепловыделения устанавливайте радиатор на корпус TO-220-5 для эффективного теплоотвода.
3. Защита от перенапряжений: Включите элементы защиты (например, варисторы или TVS-диоды) для предотвращения повреждений от импульсных перенапряжений.
4. Адекватный развод: Обеспечьте правильную разводку печатной платы для минимизации индуктивного сопротивления и обеспечения низкого шума.

Основные технические характеристики

• Конфигурация канала: Низковольтный
• Тип входного сигнала: Инвертирующий и неинвертирующий
• Пиковый выходной ток (Источник, Сток): 6 А
• Напряжение питания: 4.7 В ~ 18 В
• Типовое время нарастания/спада сигнала: 85 нс/85 нс
• Температурный диапазон: -55°C ~ 150°C
• Тип корпуса: TO-220-5

Возможные аналоги

• IR2110 от Infineon Technologies: Аналогичный драйвер с поддержкой более высокого напряжения питания, но может потребовать другой подход для активации.
• TC4452 от Microchip Technology: Драйвер затвора с похожими характеристиками и релейным корпусом, что делает его хорошим аналогом UC3710T.

Используя UC3710T от Texas Instruments, вы обеспечите стабильное и эффективное управление силовыми полупроводниковыми компонентами в ваших проектах.
