UC3710N

UC3710N от Texas Instruments

Общее описание
UC3710N – это монолитный драйвер затвора для низкостороннего включения полевых транзисторов (N-каналов MOSFET и IGBT), выпускаемый компанией Texas Instruments. Данный компонент обеспечивает инвертирующее и неинвертирующее управление, что делает его универсальным решением для управления силовыми ключами в различного рода приложениях.

Преимущества

• Высокая сила пиковой выходной мощности: UC3710N способен обеспечивать до 6А пиковой мощности на выходе, что дает возможность управлять мощными силовыми ключами.
• Широкий диапазон входного напряжения: Поддержка напряжения питания в диапазоне от 4.7В до 18В обеспечивает гибкость в выборе источников питания.
• Высокая скорость переключения: Типичное время нарастания и спада составляет 85нс, что позволяет использовать компонент в высокоскоростных приложениях.
• Широкий температурный диапазон: Компонент способен работать при температурах от -55°C до +150°C, что позволяет использовать его в экстремальных условиях.

Недостатки

• Тепловыделение: При больших токах возможно значительное тепловыделение, что требует применения дополнительных радиаторов или систем охлаждения.
• Ограничение по логическому уровню: Требуется точное соблюдение уровней логического сигнала (VIL ≤ 0.8В, VIH ≥ 2В), что может потребовать дополнительных согласующих схем.

Типовое использование

• Импульсные источники питания: UC3710N активно используется в схемах импульсных источников питания для управления силовыми ключами.
• Системы управления двигателями: Применяется для управления коммутацией в драйверах двигателей.
• Инверторы и преобразователи: Существенно улучшает КПД и надежность в высоковольтных инверторах и преобразователях.

Рекомендации по применению

1. Соблюдение уровней питания: Убедитесь, что напряжение питания находится в диапазоне от 4.7В до 18В.
2. Использование фильтрации на входах: Для повышения помехозащищенности рекомендуется использовать ёмкость фильтрации на входе.
3. Эффективное охлаждение: При работе с большими токами предусмотреть систему охлаждения для отвода тепла.
4. Развязывающие конденсаторы: Используйте развязывающие конденсаторы ёмкостью 0.1 мкФ и более близко к выводам питания.

Основные технические характеристики

• Производитель: Texas Instruments
• Количество драйверов: 1 (Single)
• Тип управления: Инвертирующий/Неинвертирующий
• Пиковый ток вывода (Source/Sink): 6A / 6A
• Напряжение питания: 4.7В - 18В

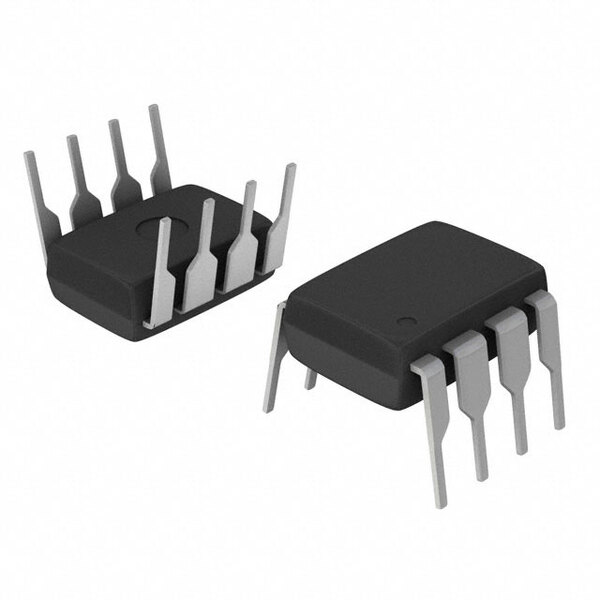

• Тип корпуса: 8-DIP (0.300", 7.62 мм)
• Время нарастания/спада: 85нс / 85нс (типичное значение)
• Рабочая температура: -55°C ~ +150°C

Возможные аналоги

• IR2110 от Infineon
• MC34152 от ON Semiconductor
• LM5110 от Texas Instruments

UC3710N – это надежное и высокопроизводительное решение для управления силовыми ключами в широком диапазоне приложений, обеспечивающее высокую скорость и эффективность.
