UC2841N

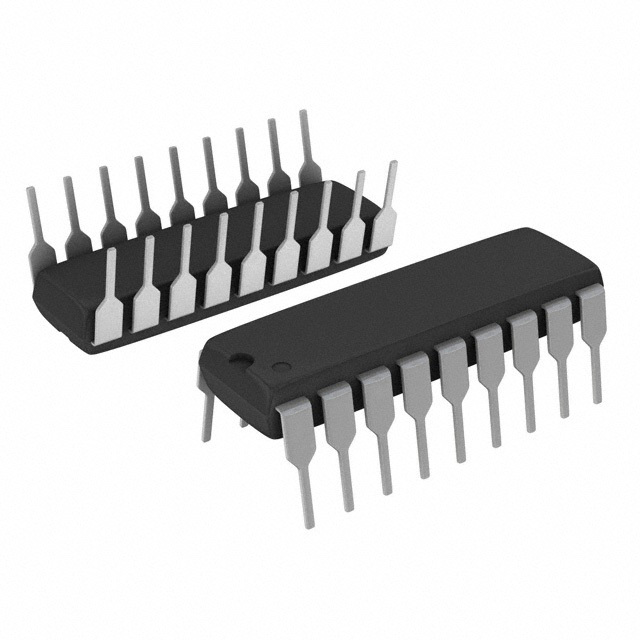

UC2841N от Texas Instruments

Общее описание

UC2841N – это универсальный контроллер DC-DC преобразователей, разработанный компанией Texas Instruments. Этот контроллер поддерживает различные топологии, такие как Buck, Boost, Flyback и Forward Converter, что делает его идеальным решением для широкого спектра приложений. Он обеспечивает высокую эффективность и гибкость при проектировании источников питания.

Преимущества

• Мультипликационная топология: Поддерживает несколько топологий преобразователей.
• Широкий диапазон входного напряжения: Может работать при напряжении от 8V до 32V.
• Высокая частота переключения: До 500kHz, что позволяет уменьшить размер пассивных компонентов.
• Гибкость управления: Включает функции ограничения тока, частотного контроля, плавного запуска и режима ожидания.

Недостатки

• Отсутствие синхронного выпрямления: Может ограничивать общую эффективность в некоторых приложениях.
• Широкий диапазон рабочих температур: Может не подходить для экстримальных температурных условий.

Типовое использование

• Импульсные источники питания с широким диапазоном входного напряжения
• Преобразователи напряжения в батарейных системах
• Портативные электронные устройства
• Промышленные и коммерческие приложения, требующие изолированных или не изолированных преобразователей

Рекомендации по применению

• При использовании в высокочастотных приложениях, правильно подбирайте и размещайте пассивные компоненты, чтобы минимизировать потери и электромагнитные помехи.
• Обеспечьте хорошее охлаждение для предотвращения тепловых перегрузок при работе на высоких токах и частотах.
• Используйте функции плавного запуска и ограничения тока для защиты цепей и увеличения срока службы компонента.

Основные технические характеристики

• Тип выхода: Транзисторный драйвер
• Функция: Step-Up, Step-Down, Step-Up/Step-Down
• Конфигурация выхода: Положительный, поддержка изоляции
• Топология: Buck, Boost, Flyback, Forward Converter
• Количество выходов: 1
• Фазы выхода: 1
• Напряжение питания (Vcc/Vdd): 8V ~ 32V
• Частота переключения: до 500kHz
• Максимальный рабочий цикл: 95%
• Синхронный выпрямитель: Нет
• Температура эксплуатации: от -25°C до 85°C
• Тип монтажа: Сквозное отверстие
• Корпус / Форм-фактор: 18-DIP (0.300", 7.62mm)
• Пакет поставщика: 18-PDIP

Возможные аналоги

• UC2842N
• UC3842N
• TL494CN

Этот мощный и универсальный контроллер предложит гибкость и производительность, необходимые для создания надежных и эффективных источников питания.
