UC2823AQ

UC2823AQ от Texas Instruments

Общее описание: UC2823AQ - это один из передовых контроллеров DC-DC преобразователей для приложений, требующих высокоэффективного преобразования мощности. Этот интегральный контроллер от Texas Instruments поддерживает несколько топологий преобразователей, включая Boost, Flyback, Forward Converter, Full-Bridge, Half-Bridge и Push-Pull. Основными особенностями устройства являются встроенные ограничения по току, контроль частоты и функция Soft Start.

Преимущества:

• Широкий диапазон входного напряжения: Поддержка 8.4V до 22V.
• Высокая частота переключения: От 400 кГц до 1 МГц, что позволяет уменьшить размеры внешних компонентов.
• Поддержка разных топологий: Может быть использован в различных типах преобразователей, что делает его универсальным.
• Интегрированные функции защиты: Ограничение по току, контроль частоты и мягкий запуск для повышения надежности.

Недостатки:

• Доступность: Устройство имеет статус "устаревшего", что может затруднить его приобретение.
• Сложность: Требуется опыт и знания для правильной настройки и использования устройства.

Типовое использование:

• Импульсные источники питания
• Конверторы повышенного и пониженного напряжения
• Индустриальные и автомобильные приложения
• Светодиодные драйверы
• Энергетические системы с требованием высокоэффективного преобразования мощности

Рекомендации по применению:

• Оптимально использовать в приложениях, где требуется широкий диапазон входного напряжения и высокая частота переключения.
• Производите точную настройку встроенных функций защиты для работы в специфичных условиях.
• Учитывайте параметры внешних компонентов (индукторы, конденсаторы) для обеспечения максимальной эффективности.

Основные технические характеристики:

• Входное напряжение (Vcc/Vdd): 8.4V ~ 22V
• Частота переключения: 400 кГц ~ 1 МГц
• Максимальный рабочий цикл: 100%
• Рабочая температура: -40°C ~ 85°C (TA)
• Монтировка: Поверхностный монтаж

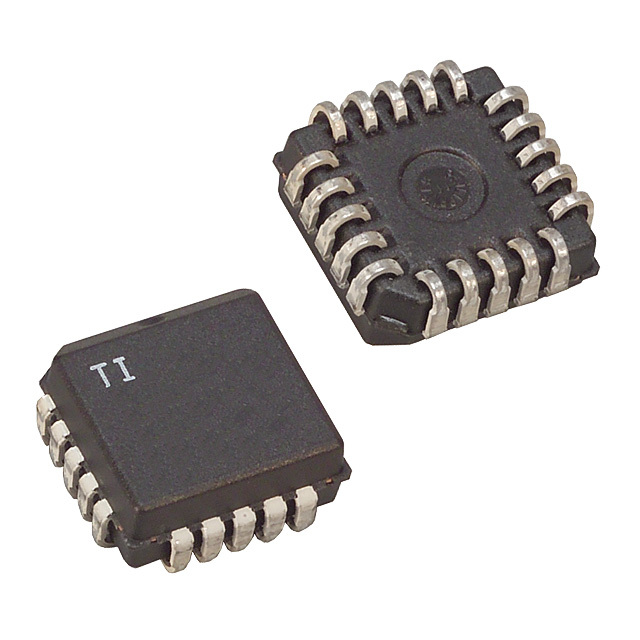

• Корпус: 20-PLCC (9x9)

Возможные аналоги:

• UC2825A: аналогичный контроллер с расширенными функциями.
• UC1843: подходит для менее сложных приложений с линейной регулировкой.
• LM5155: представляет собой другой мощностной контроллер от Texas Instruments с схожими функциями.

UC2823AQ - это надежное и мощное решение для высокоэффективных источников питания и конверторов. Поддержка различных топологий и широкий диапазон входного напряжения делают его универсальным выбором для многих приложений.
