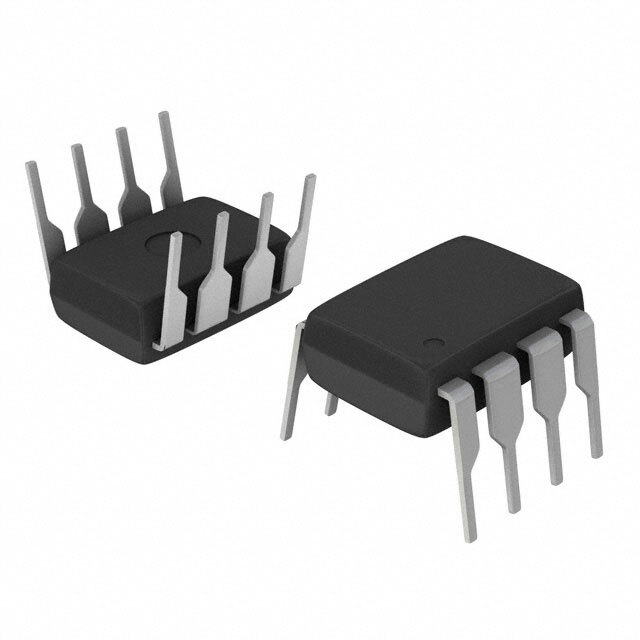

UC2705N

UC2705N от Texas Instruments

Описание

UC2705N – это полумостовой драйвер затвора MOSFET от компании Texas Instruments, предназначенный для управления низкоуровневыми силовыми транзисторами. Этот компонент обеспечивает как инвертирующий, так и неинвертирующий ввод, что делает его универсальным выбором для множества приложений в силовой электронике. Корпус устройства представляет собой 8-контактный DIP, что удобно для монтажа на платах с отверстиями.

Преимущества

• Высокий пиковый выходной ток: 1.5 А на выходе, как в режиме заряда, так и разряда.
• Широкий диапазон питающего напряжения: от 5 В до 40 В, что позволяет использовать драйвер в различных силовых схемах.
• Низкое время нарастания и спада: типичное время нарастания и спада составляет 60 нс, что обеспечивает высокую скорострельность переключений.
• Универсальность ввода: поддерживает как инвертирующий, так и неинвертирующий ввод, что повышает гибкость применения.

Недостатки

• Ограниченное температурное окно эксплуатации: диапазон рабочих температур от -25°C до 85°C может быть ограничением для некоторых приложений в экстремальных условиях.

Типовое использование

• Силовые инверторы: наличие инвертирующего и неинвертирующего ввода делает UC2705N хорошим выбором для управления силовыми инверторами.
• DC-DC преобразователи: используется для управления низкоуровневыми MOSFET в различных схемах преобразования напряжения.
• Управление электродвигателями: подходит для систем управления электродвигателями, где требуется точное и быстрое переключение.

Рекомендации по применению

• Подбор питающего напряжения: убедитесь, что питающее напряжение драйвера находится в пределах от 5 В до 40 В для стабильной работы.
• Тепловой режим: при проектировании учитывайте тепловую нагрузку на компонент и обеспечивайте адекватное охлаждение.
• Логические уровни ввода: при использовании в схеме проверяйте соответствие логических уровней для надежного управления.

Основные технические характеристики

• Тип управления: Низкоуровневый драйвер затвора
• Количество драйверов: 1
• Тип транзисторов: N-канальный MOSFET
• Напряжение питания: 5В - 40В
• Логический уровень: VIL = 0.8В, VIH = 2.2В
• Пиковый выходной ток: Источник, сток = 1.5А, 1.5А
• Тип ввода: Инвертирующий, неинвертирующий
• Время нарастания / спада (тип.): 60нс, 60нс
• Температура эксплуатации: -25°C ~ 85°C (ТА)
• Тип корпуса: 8-DIP (0.300", 7.62мм)
• Упаковка производителя: 8-PDIP

Возможные аналоги

• IR2110 от Infineon: Драйвер затвора, оптимизирован для работы с полумостом.
• LM5104 от Texas Instruments: Более современная версия драйвера затвора, с улучшенными параметрами.

UC2705N – это надежное и гибкое устройство для управления силовыми MOSFET, которое найдет свое применение во множестве силовых и преобразовательных схем.
