UC2577TDKTTT-ADJ - Texas Instruments

Общее описание

UC2577TDKTTT-ADJ - это регулируемый DC-DC преобразователь, разработанный компанией Texas Instruments. Он относится к семейству повышающих (Boost) и баланси-рованных (Flyback) преобразователей с поддержкой форвардного (Forward) режима работы. Данный интегральный регулятор может быть использован для конвертации напряжения, предоставляя положительное регулируемое выходное напряжение. Он создан для работы в диапазоне входных напряжений от 3 В до 40 В и выдачи выходного напряжения до 60 В при выходном токе до 3 А.

Преимущества

• Широкий диапазон входных напряжений: поддержка от 3 В до 40 В.
• Высокое выходное напряжение: регулируемый выход до 60 В.
• Высокая эффективность: благодаря поддержке режима форвардного преобразования и частоте переключения 52 кГц.

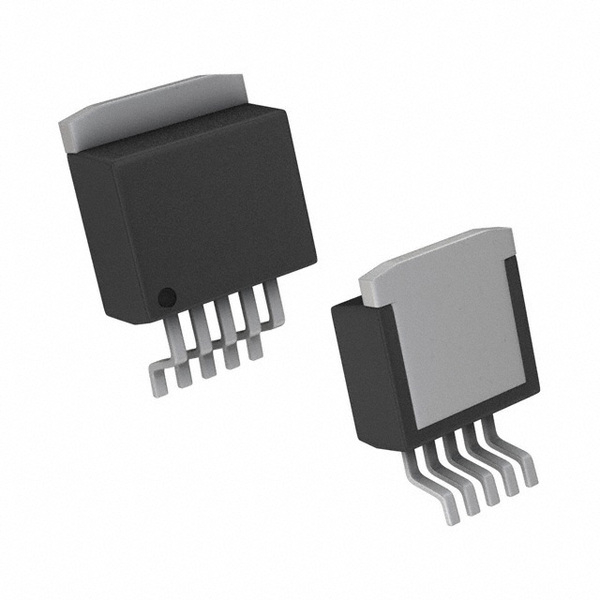

• Простота интеграции: удобно монтируемый корпус TO-263 (DDPAK-5).

Недостатки

• Выходной ток ограничен: максимальный выходной ток составляет 3 А.
• Отсутствие синхронного выпрямителя: менее эффективен по сравнению с синхронными преобразователями.

Типовое использование

• Повышающие (Boost) преобразователи для получения высокого выходного напряжения из малых входных значений.
• Преобразователи для питания светодиодов и других устройств с высоким напряжением.
• Балансированные (Flyback) и форвардные (Forward) преобразователи для выполнения сложных задач по преобразованию мощности.

Рекомендации по применению

• Кондиционирование напряжения: Используйте для стабилизации и преобразования напряжений в батарейных или адаптерных системах.
• Основная и промышленная электроника: применяйте в проектах, требующих стабилизированного высокого выходного напряжения, таких как светодиодные драйверы и другие промышленные приложения.
• Импульсные источники питания: подходит для создания импульсных источников питания с высокими требованиями к регулируемому выходному напряжению.

Основные технические характеристики

• Функция: Повышающий (Step-Up), Балансированный (Flyback), Форвардный (Forward) преобразователь.
• Конфигурация выхода: Положительный регулируемый.
• Количество выходов: 1.
• Входное напряжение (мин): 3 В.
• Входное напряжение (макс): 40 В.
• Выходное напряжение (мин/фикс.): 5 В.
• Выходное напряжение (макс): 60 В.
• Ток на выходе: 3 А (в режиме переключения).
• Частота переключения: 52 кГц.
• Синхронный выпрямитель: Нет.
• Рабочая температура: -40°C ~ 125°C (Tj).
• Монтаж: Поверхностный монтаж.
• Корпус/пакет: TO-263-6, D2PAK (5 Leads + Tab), TO-263BA.

Возможные аналоги

• LM2577T-ADJ от Texas Instruments: аналогичный регулируемый DC-DC преобразователь с поддержкой Boost режима и похожими характеристиками.
• MC34063А от ON Semiconductor: популярный универсальный DC-DC преобразователь, поддерживающий аналогичные режимы работы, но с более низкими характеристиками.

При использовании данного компонента в своих проектах обязательно соблюдайте рекомендации по тепловому режиму и правильному распаиванию для достижения надёжной и стабильной работы устройства.
