TX810IRHHT от Texas Instruments

Общее описание

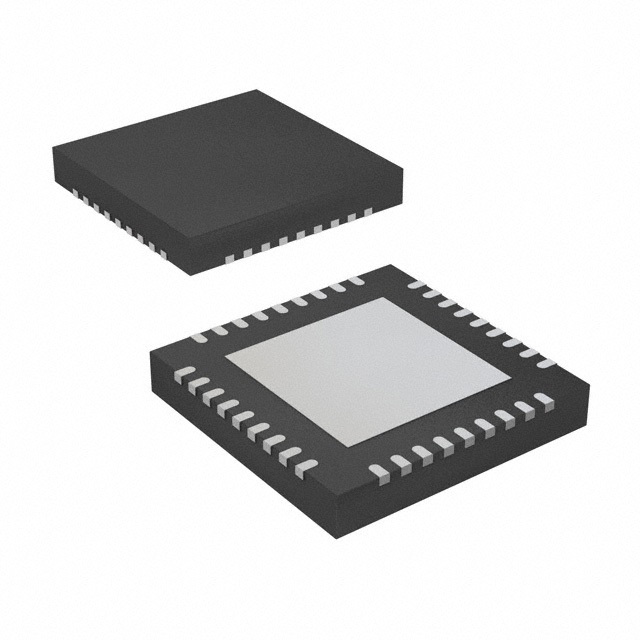

TX810IRHHT — это специализированная микросхема аналоговых ключей и мультиплексоров от Texas Instruments. Данное устройство предназначено для использования в ультразвуковых приложениях и обеспечивает высококачественное управление и переключение сигналов. Микросхема имеет 8 каналов и поставляется в компактном корпусе VQFN-36 (6x6 мм).

Преимущества

• Высокая пропускная способность: С полосой пропускания -3 дБ равной 140 МГц, эта микросхема отлично подходит для высокочастотных приложений.
• Низкое сопротивление в состоянии проводимости: Обеспечивает минимальные потери сигнала благодаря сопротивлению 30 Ом (типичное значение).
• Широкий диапазон питающих напряжений: Поддержка одно- и двухполярного питания от ±2.5В до ±5В.
• Программируемый ток смещения: Позволяет настроить характеристики для различных схем и приложений.
• Компактный корпус: Корпус VQFN-36 (6x6 мм) обеспечивает минимальные размеры и отличное тепловое управление.

Недостатки

• Ограниченный температурный диапазон: Рабочий температурный диапазон от 0°C до 70°C может быть недостаточен для некоторых экстремальных условий эксплуатации.
• Только поверхностный монтаж: Подходит не для всех типов сборки.

Типовое использование

• Ультразвуковые системы: Применение в диагностических медицинских приборах, исследованиях материалов и других ультразвуковых технологиях.
• Аналоговые мультиплексоры и демультиплексоры: Подходит для различных задач переключения и маршрутизации сигналов.

Рекомендации по применению

• Используйте TX810IRHHT в приложениях, требующих высококачественного управления сигналами.
• Обратите внимание на условия эксплуатации и охлаждение, чтобы избежать перегрева.
• Подключайте питание согласно рекомендациям производителя для обеспечения стабильной работы устройства.

Основные технические характеристики

• Категория: Аналоговые переключатели и мультиплексоры
• Количество каналов: 8
• Тип схемы переключения: SPST (однополюсный, однонаправленный)
• Сопротивление в состоянии включения (макс): 30 Ом (типичное значение)
• Диапазон питающих напряжений: 2.5В - 5В (однополярное), ±2.5В - ±5В (двухполярное)
• Полоса пропускания: 140 МГц (-3 дБ)
• Рабочая температура: 0°C - 70°C
• Корпус / Тип монтажа: VQFN-36 (6x6 мм) / Поверхностный монтаж

Возможные аналоги

• ADG734BRUZ от Analog Devices: 8-канальный аналоговый мультиплексор.
• MAX4619CUB+ от Maxim Integrated: Аналоговый переключатель с низким сопротивлением.

В данном описании включены основные технические аспекты и рекомендации по использованию TX810IRHHT от Texas Instruments. Пользуясь этими рекомендациями, вы сможете максимально эффективно использовать устройство в ваших проектах.
