TUSB1146IRNQT

TUSB1146IRNQT от Texas Instruments

Общее описание

TUSB1146IRNQT – это высокопроизводительный ретаймер и мультиплексор USB Type-C, разработанный компанией Texas Instruments. Он предназначен для обработки сигналов USB, DisplayPort и других высокоскоростных протоколов через один интерфейс Type-C. Благодаря встроенным функциям равнивания (equalization) и усиления (linear drive), этот компонент обеспечивает надежную передачу данных на скорости до 10 Гбит/с.

Преимущества

• Высокая пропускная способность: Поддержка скорости до 10 Гбит/с позволяет использовать устройство в самых современных решениях.
• Мультиплексирование: Устройство поддерживает переключение между различными интерфейсами, такими как USB и DisplayPort.
• Встроенная коррекция сигнала: Функции входного равнивания и линейного усиления улучшают качество сигнала, что позволяет использовать длинные и высокочастотные трассы на печатных платах.
• Широкий диапазон рабочих температур: Устройство стабильно работает в диапазоне температур от -40°C до +85°C.

Недостатки

• Сложность интеграции: Для оптимальной работы компонента требуется тщательное проектирование схемы и PCB.
• Энергопотребление: Высокая скорость передачи данных может потребовать большего энергопотребления по сравнению с менее производительными компонентами.

Типовое использование

• Ноутбуки и настольные ПК с поддержкой USB Type-C
• Периферийные устройства с интерфейсом USB 3.1 и DisplayPort
• Мониторы и док-станции
• Встроенные системы, требующие высокоскоростных коммуникаций

Рекомендации по применению

• Интеграция на печатную плату: Убедитесь, что трассы на PCB соответствуют рекомендациям по импедансу для предотвращения искажений сигнала.
• Отладка и тестирование: Используйте возможности введения диагностических сигналов для отладки и проверки качества связи.
• Энергопотребление: Учитывайте энергопотребление при проектировании систем электропитания.

Основные технические характеристики

• Максимальная скорость передачи данных: до 10 Гбит/с
• Диапазон напряжений питания: от 3В до 3.6В
• Рабочий температурный диапазон: от -40°C до +85°C
• Монтаж: Поверхностное крепление (SMD)

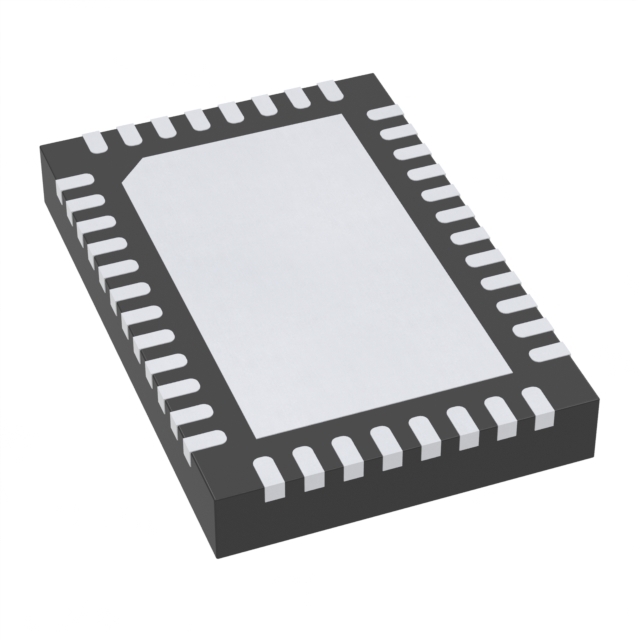

• Корпус: 40-WQFN (6x4 мм)

Возможные аналоги

• PI3USB30532ZHEX от Diodes Incorporated
• HD3SS3220IRNHR от Texas Instruments
• USB5744I-1080F от Microchip Technology

Этот компонент подходит для создания передовых решений с универсальным интерфейсом USB Type-C, обеспечивая высокую пропускную способность и стабильное качество сигнала.
