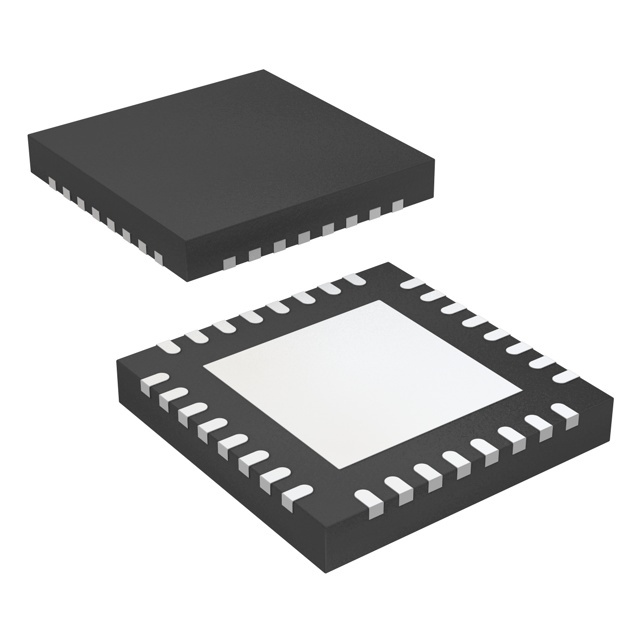

TRF37B32IRTVR от Texas Instruments

Общее описание

TRF37B32IRTVR - это высокопроизводительный ВЧ (радиочастотный) усилитель от Texas Instruments, предназначенный для различных приложений в диапазоне частот от 400 МГц до 3.8 ГГц. Данный усилитель предоставляет стабильную работу в сетях GSM, LTE и W-CDMA.

Преимущества

• Широкий диапазон частот: Поддержка частот от 400 МГц до 3.8 ГГц делает этот усилитель универсальным для различных ВЧ-приложений.
• Низкое энергопотребление: Питание от источника с напряжением 3.3 В и потребляемый ток всего 280 мА.
• Компактный корпус: Наличие 32-контактного корпуса WQFN (5x5 мм), что позволяет экономить место на печатной плате.

Недостатки

• Требуется осторожность при пайке: Компактный корпус может потребовать использования высокоточного оборудования для пайки.
• Низкий уровень усиления при высоком потреблении: Несмотря на низкое значение коэффициента шума, уровень усиления может быть недостаточным для некоторых высокопроизводительных приложений.

Типовое использование

• Усиление сигнала в системах GSM, LTE и W-CDMA
• Радиочастотные усилители для базовых станций
• Усилители для беспроводных инфраструктур
• Приложения в системах сотовой связи

Рекомендации по применению

• Тщательно соблюдать рекомендации по размещению и пайке деталей в компактных корпусах для обеспечения стабильной работы устройства.
• Обеспечить хорошую теплоотдачу, особенно при работе на высоких частотах и мощностях, чтобы избежать перегрева.
• Размещать усилитель вдали от источников электромагнитных помех для максимально чистого сигнала.
• Использовать стабилизированные источники питания для обеспечения четкой работы в заданных параметрах.

Основные технические характеристики

• Частотный диапазон: от 400 МГц до 3.8 ГГц
• Коэффициент усиления: 9.6 дБ
• Коэффициент шума: 9.5 дБ
• P1dB: 11 дБм
• Питание: 3.3 В
• Потребляемый ток: 280 мА
• Корпус: 32-контактный WQFN (5x5 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• TRF37B33 от Texas Instruments: обладает похожими характеристиками, но с немного иной шириной полосы пропускания.
• ADL5324 от Analog Devices: альтернатива с аналогичными показателями по коэффициенту усиления и напряжению питания.
• MGA-30689 от Broadcom: другой высокопроизводительный ВЧ усилитель, подходящий для множества ВЧ-приложений.

Заключение

TRF37B32IRTVR от Texas Instruments - это отличный выбор для проектирования и создания высокопроизводительных ВЧ узлов. Его широкие возможности и параметры делают его универсальным для множества радиочастотных применений в современных беспроводных коммуникационных системах.
