TPSM84A22EVM-809

Компания: Texas Instruments

Продукт: TPSM84A22EVM-809

Общее описание

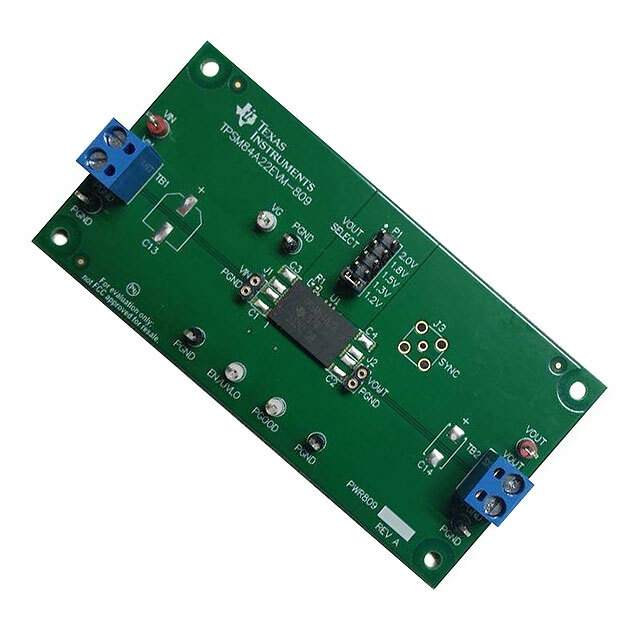

TPSM84A22EVM-809 - это отладочная плата от Texas Instruments, предназначенная для оценки характеристик и возможностей TPSM84A22, высокоинтегрированного понижающего DC-DC преобразователя мощности, который обеспечивает гибкость и высокую плотность энергии для различных приложений. Плата упрощает исследование и настройку параметров и обеспечивает быструю оценку производительности компонента в реальных условиях.

Преимущества

• Высокая интеграция: Встроенный контроллер, индуктивность и конденсаторы, что значительно уменьшает размеры конечного устройства.
• Широкий диапазон входного напряжения: Поддерживает входное напряжение от 8V до 14V, что позволяет использовать его в различных приложениях.
• Высокая эффективность: Обеспечивает высокий КПД даже при высоких токах нагрузки.
• Регулируемое выходное напряжение: Поддерживает несколько фиксированных выходных напряжений (1.2V, 1.3V, 1.5V, 1.8V и 2V).
• Высокая частота переключения: Частота переключения 4 МГц позволяет использовать меньшие пассивные компоненты, что уменьшает размеры и вес решения.

Недостатки

• Ограниченный диапазон входного напряжения: Подходит не для всех типов источников питания из-за относительно узкого диапазона входного напряжения (8V - 14V).
• Тепловое управление: При высоких токах может потребоваться дополнительное охлаждение для предотвращения перегрева.

Типовое использование

• Применения с высокой плотностью мощности, такие как телекоммуникационные системы, серверы, маршрутизаторы и коммутаторы.
• Промышленная автоматизация и оборудование для тестирования и измерения.
• Оборудование для обработки данных и периферийные устройства вычислительных систем.

Рекомендации по применению

Для достижения наилучших результатов необходимо следовать рекомендациям производителя, указанным в технической документации. Также рекомендуется использовать подходящие пассивные компоненты и рассмотреть возможности для улучшения теплоотвода при работе в высокомощных приложениях.

Основные технические характеристики

• Количество выходных каналов: 1, не изолированный
• Выходное напряжение: 1.2V, 1.3V, 1.5V, 1.8V, 2V
• Максимальный выходной ток: 10А
• Входное напряжение: 8V - 14V
• Частота переключения: 4 МГц
• Тип платы: Полностью собранная и протестированная

Возможные аналоги

• LMZ31530 от Texas Instruments: Преобразователь с подобными характеристиками, но возможностью регулирования выходного напряжения от 0.6V до 3.6V.
• LTM4650 от Analog Devices: Двойной понижающий преобразователь с выходным током до 25А.

Используя TPSM84A22EVM-809, инженеры могут быстрее и проще разрабатывать высокоэффективные системы питания, минимизируя время разработки и количество внешних компонентов в проектах.
