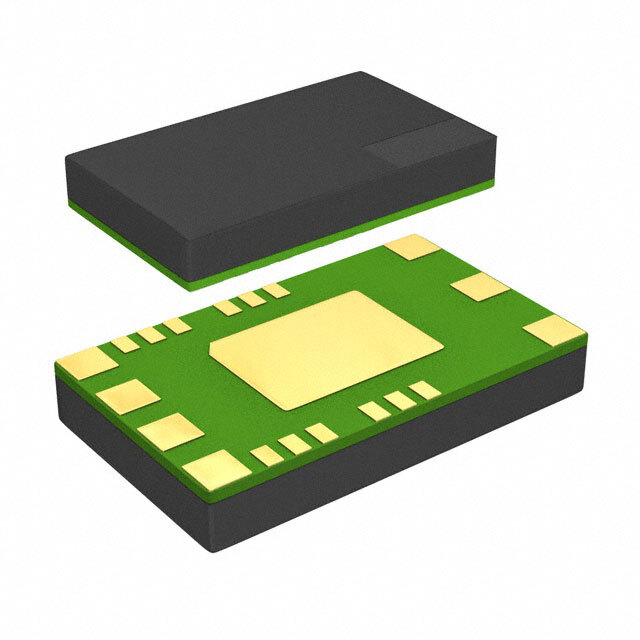

Описание компонента TPSM84A21MOJT от Texas Instruments

Общее описание

Модуль TPSM84A21MOJT компании Texas Instruments представляет собой высокоэффективный понижающий DC-DC преобразователь Non-Isolated PoL (Point-of-Load) с выходным током до 10А. Этот модуль предназначен для работы в диапазоне входных напряжений от 8V до 14V и может регулировать выходное напряжение в пределах от 0.55V до 1.35V. Модуль выполнен в компактном корпусе с размерами 15.0мм x 9.0мм, что упрощает его интеграцию в различные устройства.

Преимущества

• Высокая эффективность: До 86.5% при оптимальных условиях работы.
• Компактные размеры: Площадь модуля 0.59" x 0.35", что упрощает проектирование компактных устройств.
• Широкий диапазон входных и выходных напряжений: Позволяет гибко применять в различных приложениях.
• Защита от перегрузок и пониженного входного напряжения: Встроенная защита для повышения надежности.

Недостатки

• Ограниченный диапазон выходного напряжения: Ограничение понижено до 1.35V, что может быть недостаточно для более высоковольтных приложений.
• Поверхностный монтаж: Требуются специальные инструменты и навыки для пайки.

Типовое использование

• Промышленные и коммерческие устройства
• Телекоммуникационное оборудование
• Сетевые устройства
• Мощные вычислительные системы

Рекомендации по применению

• Модуль идеален для использования в проектах, требующих компактных размеров и высокой эффективности.
• Рекомендуется размещать компоненты пассивного охлаждения для поддержания оптимальной температуры при максимальной нагрузке.
• Важно соблюдать правильные рекомендации по монтажу и соблюдать все условия эксплуатации, указанные в технической документации.

Основные технические характеристики

• Тип: Неизолированный Point-of-Load (POL) модуль
• Количество выходов: 1
• Входное напряжение: 8-14V
• Выходное напряжение: 0.55-1.35V
• Максимальный выходной ток: 10A
• Особенности: Защита от перегрузок (OCP), защита от пониженного входного напряжения (UVLO)
• КПД: До 86.5%
• Монтаж: Поверхностный (SMT)
• Пакет: 20-QFN Exposed Pad Module
• Размеры: 15.0мм x 9.0мм x 2.3мм

Возможные аналоги

• LTM4627 от Analog Devices: Модуль с похожими характеристиками, но с меньшей выходной мощностью.
• IR3843 от Infineon Technologies: Понижающий конвертер с аналогичными диапазонами входного и выходного напряжения, но с другим форм-фактором и текущими характеристиками.
