TPSM846C24DEVM-007

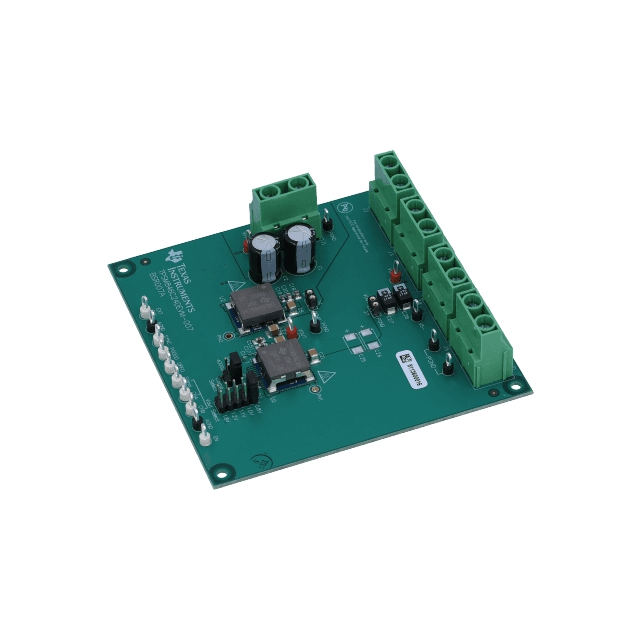

Модуль оценки TPSM846C24DEVM-007 от Texas Instruments

Общее описание

Модуль оценки TPSM846C24DEVM-007 предназначен для демонстрации возможностей высокоэффективного DC-DC преобразователя TPSM846C24 от компании Texas Instruments. Этот модуль представляет собой готовое решение для понижающего преобразователя напряжения, обеспечивающего стабильное питание с выходным током до 70 А.

Преимущества

• Высокая эффективность: Обеспечивает высокую эффективность преобразования энергии, что позволяет снизить энергопотребление и продлить срок службы батарей.
• Компактный дизайн: Модуль имеет компактные размеры, что облегчает интеграцию его в различные проекты.
• Гибкость в настройке: Регулировка выходного напряжения в диапазоне 0.5 В – 2 В упрощает использование в различных приложениях.
• Низкий уровень помех: Способствует уменьшению электромагнитных помех благодаря встроенным фильтрам.

Недостатки

• Ограниченный диапазон входного напряжения: Модуль поддерживает входное напряжение в пределах 4.5 В – 15 В, что может не подходить для всех приложений.
• Не подходит для изолированных приложений: Данный преобразователь не обеспечивает изолированные выходы.

Типовое использование

• Системы питания процессоров и FPGA.
• Серверные и телекоммуникационные системы.
• Высокопроизводительные вычислительные системы.
• Приложения с высокой плотностью мощности.

Рекомендации по применению

• Обеспечьте надлежащую вентиляцию и охлаждение при использовании модуля с высокими токами, чтобы предотвратить перегрев.
• Следите за диапазоном входного напряжения, чтобы избежать повреждения модуля.
• Используйте качественные конденсаторы и дроссели для минимизации потерь и улучшения стабильности работы.

Основные технические характеристики

• Тип преобразователя: Понижающий (Buck)
• Количество выходов: 1
• Выходное напряжение: 0.5 В – 2 В
• Выходной ток: до 70 А
• Входное напряжение: 4.5 В – 15 В
• Частота переключения: 500 кГц
• Тип плата: Полностью укомплектованный модуль

Возможные аналоги

• LTM4628 от Analog Devices: Двойной 8/13 A понижающий μModule регулятор с синхронным выпрямителем.
• LMZ31710 от Texas Instruments: Простой в использовании модуль питания с интегрированными синхронными MOSFETами до 10 A.

Этот модуль поможет вам быстро и просто внедрить высокоэффективные решения понижающего преобразования в ваши разработки.
