TPSM846C23EVM-806 от Texas Instruments

Общее описание

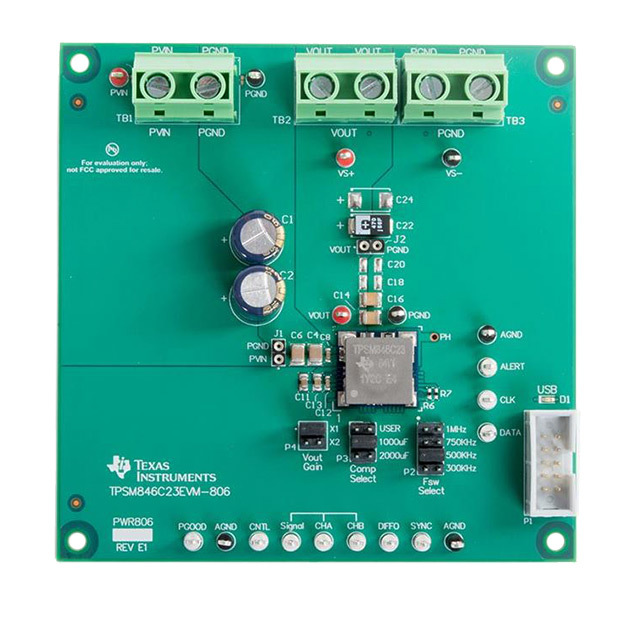

TPSM846C23EVM-806 – это отладочная плата для высокоэффективного DC-DC преобразователя TPSM846C23 от компании Texas Instruments. Этот модуль предназначен для понижения напряжения в диапазоне от 4.5 В до 15 В и обеспечивает выходное напряжение от 0.35 В до 2 В при токе до 35 А. Он выполнен по топологии понижающего преобразователя (Buck) и предназначен для приложений, требующих высокой плотности мощности и минимальных размеров.

Преимущества

• Высокая плотность мощности: Обеспечивает стабильно высокий ток при компактных размерах.
• Широкий диапазон входных напряжений: Идеально подходит для различных источников питания.
• Простота интеграции: Все основные компоненты уже установлены на плату, минимизируя усилия по ее внедрению.
• Высокая эффективность: Снижает потери энергии и тепловыделение.

Недостатки

• Ограниченный диапазон выходного напряжения: Подходит не для всех возможных применений.
• Необходимость охлаждения: При высоких токах может потребоваться дополнительное охлаждение.

Типовое использование

TPSM846C23EVM-806 идеально подходит для применения в высокопроизводительных системах питания, таких как:

• Серверные системы и центры обработки данных.
• Телекоммуникационное оборудование.
• Промышленные процессоры и FPGA.
• Высокопроизводительные вычислительные системы.

Рекомендации по применению

• Охлаждение: При работе с высокими токами рекомендуется предусмотреть адекватную систему охлаждения для предотвращения перегрева.
• Отладка и тестирование: Перед внедрением в конечную систему рекомендуется провести всестороннее тестирование условий работы.
• Планирование разведения печатной платы: Важно уделить внимание разводке с малыми индуктивностями и минимальными помехами.

Основные технические характеристики

• Диапазон входного напряжения: 4.5 В ~ 15 В
• Диапазон выходного напряжения: 0.35 В ~ 2 В
• Максимальный выходной ток: 35 А
• Топология регулятора: Понижающий преобразователь (Buck)
• Частота переключения: 500 кГц
• Комплектация: Полностью собранная и протестированная плата

Возможные аналоги

• LMZ31710: Похожий мощный понижающий модуль от Texas Instruments с выходным током до 10 А.
• LTM4640: Понижающий модуль от Analog Devices с похожими характеристиками по напряжению и току.

TPSM846C23EVM-806 является надежным и эффективным решением для разработки систем питания, требующих высокой плотности тока и эффективности.
