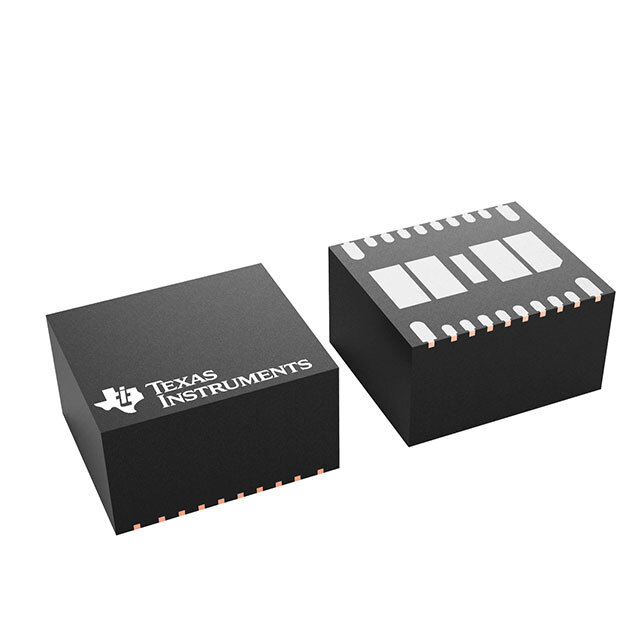

TPSM843A22RDGR от Texas Instruments

Общее описание

TPSM843A22RDGR – это понижаетеий модуль DC-DC преобразователя от компании Texas Instruments. Он предназначен для применения в различных промышленных и коммерческих устройствах. Модуль обеспечивает высокую степень интеграции, включающую в себя контроллер, мощные полевые транзисторы и необходимое пассивное окружение, что позволяет минимизировать количество внешних компонентов и упрощает проектирование конечной системы.

Преимущества

• Высокая эффективность: встроенные мощные полевые транзисторы и управление синхронным выпрямлением.
• Широкий диапазон входного напряжения: позволяет использовать модуль в множестве различных приложений.
• Минимальная обвязка: снижение количества внешних компонентов упрощает проектирование и уменьшает размеры печатной платы.
• Низкий уровень электромагнитных помех (EMI): благодаря интеграции и улучшенной конструкции.
• Температурный диапазон: от -40°C до +125°C для работы в жестких условиях.

Недостатки

• Необходимость тщательного теплового управления: при высоких токах требуется правильное управление тепловыми условиями для предотвращения перегрева.
• Стоимость: цена модуля может быть выше по сравнению с менее интегрированными решениями.

Типовое использование

• Промышленные контроллеры.
• Телекоммуникационные системы.
• Оборудование для автоматизации.
• Энергетические системы и инверторы.
• Медицинские устройства.

Рекомендации по применению

• Правильное отведение тепла должно быть обеспечено для обеспечения надежной работы при максимальных токах нагрузки.
• Фильтрация электромагнитных помех (EMI) может потребовать дополнительной настройки, в зависимости от приложения.
• Выбор наружных компонентов (например, конденсаторов и индукторов) должен проводиться в соответствии с рекомендациями Texas Instruments для обеспечения стабильной работы и достижения максимальной эффективности.

Основные технические характеристики

• Диапазон входного напряжения: 4 В – 18 В.
• Диапазон выходного напряжения: 0,5 В – 7 В.
• Максимальный выходной ток: 12 А.
• Рабочая температура: от -40°C до +125°C.
• Корпус: 25-PowerBQFN (7.5мм x 6.5мм x 4.0мм).

Возможные аналоги

• MPQ4530 от Monolithic Power Systems.
• LMZ31704 от Texas Instruments.
• LTM4622 от Analog Devices.

Этот модуль DC-DC преобразователя от Texas Instruments представляет собой высококачественное решение для широкого спектра применений, обеспечивая отличную производительность и легкость интеграции.
