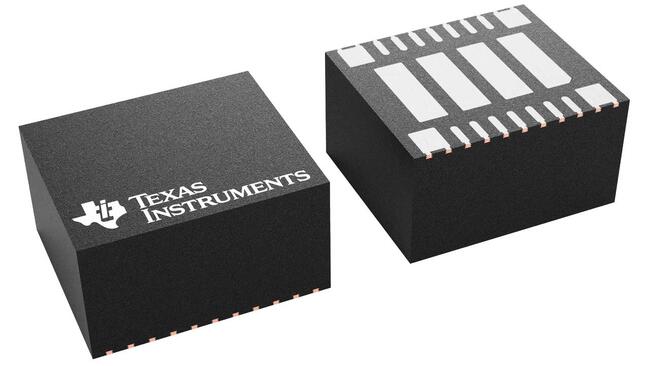

TPSM63610EXTRDFR

TPSM63610EXTRDFR от Texas Instruments

Общее описание

TPSM63610EXTRDFR — это высокоплотный модуль DC-DC преобразователя от компании Texas Instruments, разработанный для неиндукционной регулировки нагрузки (PoL) с входным напряжением 36 В и регулируемым выходом от 1 В до 20 В при максимальном токе до 8 А. Этот модуль идеально подходит для использования в коммерческих приложениях ITE (Information Technology Equipment).

Преимущества

• Высокая эффективность: до 94.3%, что снижает тепловыделение и повышает эффективность работы устройства.
• Широкий диапазон входного напряжения: от 3 В до 36 В, обеспечивающий гибкость в разнообразных приложениях.
• Регулируемый выход: позволяет настройку выходного напряжения в диапазоне от 1 В до 20 В.
• Повышенная надежность: возможность работы в широком температурном диапазоне от -55°C до 125°C.

Недостатки

• Стоимость: может быть выше по сравнению с аналогичными решениями из-за высокой производительности и функциональности.
• Размеры: хотя модуль компактен, его размеры (7.5 мм x 6.5 мм x 4.0 мм) могут быть все равно ограничивающим фактором для некоторых приложений.

Типовое использование

• Серверы и дата-центры
• Телекоммуникационное оборудование
• Инфраструктура электропитания
• Различные промышленные приложения

Рекомендации по применению

• Рассеиваемое тепло: для обеспечения надежной работы рекомендуется предусмотреть подходящую систему охлаждения.
• Используйте конденсаторы с низким эквивалентным последовательным сопротивлением (ESR): для минимизации пульсаций выхода.
• Размещение на плате: следуйте рекомендациям по трассировке, указанным в документации Texas Instruments, чтобы избежать проблем с электромагнитной совместимостью (EMC).

Основные технические характеристики

• Тип: Неиндукционный модуль PoL
• Количество выходов: 1
• Входное напряжение (мин.): 3 В
• Входное напряжение (макс.): 36 В
• Выходное напряжение 1: 1 В ~ 20 В
• Выходной ток (макс.): 8 А
• Технологическая эффективность: до 94.3%
• Температурный диапазон работы: -55°C ~ 125°C
• Корпус: 22-пиновый BQFN модуль
• Размеры / Габариты: 7.5 мм x 6.5 мм x 4.0 мм

Возможные аналоги

• LMZ36010 от Texas Instruments: аналогичный модуль с входным напряжением до 60 В и выходным до 36 В.
• LTM4628 от Analog Devices: модульный двухканальный регулятор напряжения PoL с выходным током до 8 А.
• OKL-T/10-W12P-C от Murata Power Solutions: DC-DC преобразователь с регулируемым выхоном до 12 В и входным напряжением до 14 В.

Для более детальной информации и технической документации, пожалуйста, обратитесь к официальному сайту [Texas Instruments](https://www.ti.com).
