TPSM63606SEVM от Texas Instruments

Общее описание

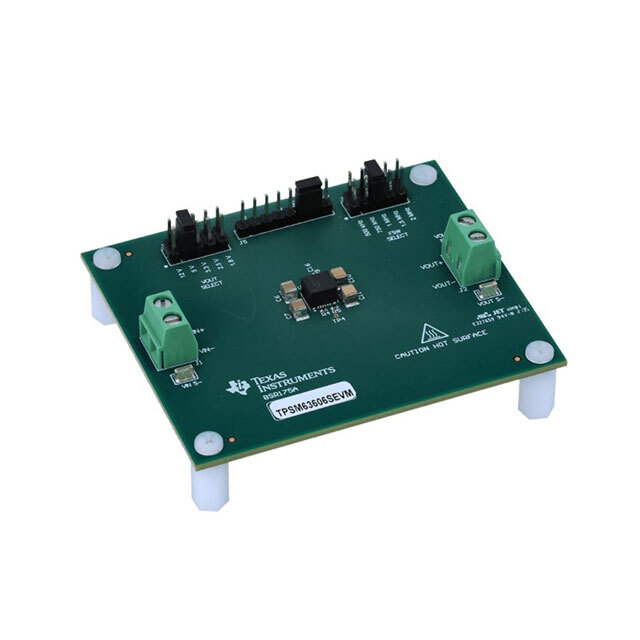

TPSM63606SEVM - это отладочная плата для оценки высокопроизводительного понижающего (Buck) регулируемого модуля TPSM63606S от компании Texas Instruments. Данный модуль является DC/DC преобразователем, предназначенным для понижения напряжения и обеспечивает высокий уровень эффективности конверсии.

Преимущества

• Высокая эффективность: Обеспечивает высокую эффективность преобразования, что сводит к минимуму потери энергии.
• Стабильность выходного напряжения: Надежная стабилизация выходного напряжения при различных нагрузках.
• Широкий диапазон входных напряжений: Поддержка входных напряжений от 4 В до 36 В, что позволяет использовать плату в различных применениях.
• Компактность и простота использования: Компактный размер модуля и простота его интеграции в системы.

Недостатки

• Требует дополнительных компонентов для полной интеграции: Для полнофункциональной работы могут понадобиться дополнительные внешние компоненты.
• Ограниченный выходной ток: Максимальный выходной ток ограничен 6 А, что может не подходить для мощных приложений.

Типовое использование

• Промышленные системы: Идеально подходит для питания промышленных датчиков и различных устройств управления.
• Автомобильные приложения: Может использоваться в автомобильных электронных системах благодаря широкому диапазону входных напряжений.
• Пользовательская электроника: Подходит для использования в пользовательской электронике, требующей понижения напряжения.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в диапазоне 4 В - 36 В.
• Не превышайте максимальный выходной ток 6 А.
• Используйте адекватное охлаждение или вентиляцию для предотвращения перегрева модуля.

Основные технические характеристики

• Входное напряжение: 4 В - 36 В
• Выходное напряжение: 5 В (можно настроить в требуемых пределах)
• Максимальный выходной ток: 6 А
• Топология регулятора: Buck (понижающий)
• Частота переключения: 1 МГц
• Тип платы: Полностью собранная
• Используемый микросхема/модуль: TPSM63606S

Возможные аналоги

Для пользователей, ищущих альтернативы, могут подойти следующие модели DC/DC преобразователей и соответствующих отладочных плат от Texas Instruments:

• TPSM63608S: Обеспечивает больший выходной ток (до 8 А)
• TPSM53604: Похожая модель с меньшим выходным током (до 4 А)

Заключение

Отладочная плата TPSM63606SEVM от Texas Instruments предоставляет разработчикам удобный способ оценки и тестирования высокоэффективного понижающего модуля TPSM63606S. С ее помощью можно быстро интегрировать модуль в различные электронные системы, обеспечивая стабильное и эффективное преобразование напряжения.
