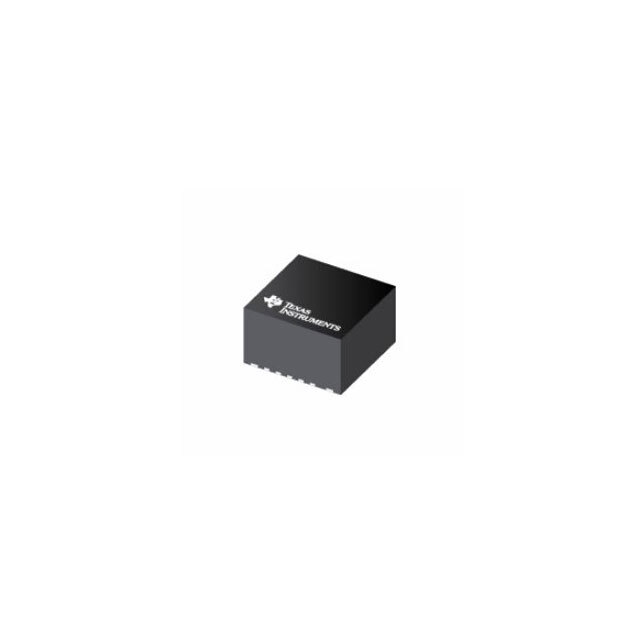

TPSM63606RDLR

Описание

TPSM63606RDLR – это интегрированный понижающий модуль DC-DC преобразователя от компании Texas Instruments. Он представляет собой надежное решение для преобразования напряжения с высокой эффективностью и плотностью мощности в компактном корпусе. Модуль предназначен для применения в промышленных, телекоммуникационных и потребительских устройствах, где требуется стабильное и эффективное питание компонентов.

Преимущества

• Высокая эффективность: До 95% при различных нагрузках, что снижает тепловыделение и улучшает энергоэффективность системы.
• Компактный размер: Упрощает проектирование печатных плат и экономит пространство.
• Широкий диапазон входного напряжения: От 3В до 36В, что обеспечивает гибкость применения.
• Управляемые функции: Включают регулировку выходного напряжения и управление включением/выключением.

Недостатки

• Стоимость: Интегрированные модули могут быть дороже дискретных решений.
• Тепловыделение: При высоких токах может потребоваться дополнительное охлаждение.

Типовое использование

• Промышленные источники питания
• Телекоммуникационные системы
• Потребительская электроника
• Автомобильная электроника

Рекомендации по применению

• Используйте адекватное охлаждение при высоких токах.
• Внимательно следите за рабочими параметрами, чтобы избежать превышения максимально допустимых значений.
• Обеспечьте правильное разведение на печатной плате для минимизации электромагнитных помех (EMI).

Технические характеристики

• Тип: Понижающий модуль (Non-Isolated PoL)
• Количество выходов: 1
• Входное напряжение (мин.): 3 В
• Входное напряжение (макс.): 36 В
• Выходное напряжение: 1 ~ 16 В
• Максимальный ток выхода: 6 А
• Применение: Промышленные и коммерческие устройства
• Особенности: Регулируемое выходное напряжение, удаленное включение/выключение, удаленная компенсация
• Рабочая температура: -40°C ~ 125°C
• Коэффициент полезного действия (КПД): До 95%
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 20-PowerBFQFN Module (5.5мм x 5мм x 4.1мм)

Возможные аналоги

• MPM3610 от MPS (Monolithic Power Systems)
• LMZ31506 от Texas Instruments
• R-78E6.5-0.5 от Recom

Заключение

TPSM63606RDLR – это мощный и высокоэффективный модуль DC-DC преобразователя, идеально подходящий для различных применений, требующих стабильного и надежного источника питания. Благодаря своим характеристикам и гибкости, он представляет собой отличное решение для современных электронных устройств.
