TPSM560R6HEVM

TPSM560R6HEVM от Texas Instruments

Общее описание

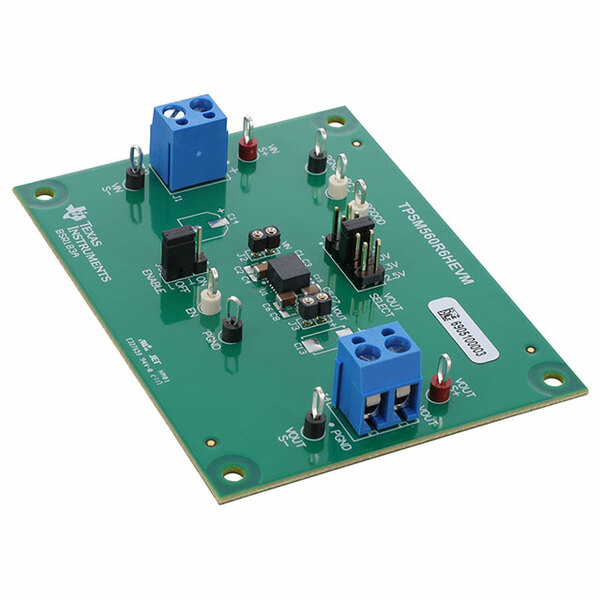

Отладочная плата TPSM560R6HEVM от Texas Instruments предназначена для оценки характеристик и функциональности модуля понижения напряжения TPSM560R6H. Этот DC/DC преобразователь обеспечивает надежную и эффективную понижающую конверсию напряжения с широким диапазоном входных напряжений (от 4.2В до 60В) и максимальным выходным током до 600мА. Плата полностью укомплектована и готова к использованию, что позволяет инженерам быстро и удобно тестировать и интегрировать данный модуль в свои проекты.

Преимущества

• Широкий диапазон входных напряжений: От 4.2В до 60В, что позволяет использовать плату в различных приложениях с различными источниками питания.
• Компактный и надежный дизайн: Обеспечивает стабильную работу и упрощает процесс интеграции в конечное изделие.
• Удобство использования: Полностью укомплектована и готова к работе, что минимизирует время на настройку и тестирование.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток составляет 600мА, что может быть недостаточно для приложений с большим энергопотреблением.

Типовое использование

• Промышленные системы автоматизации
• Портативные электронные устройства
• Системы управления электропитанием
• Промышленные источники питания для оборудования

Рекомендации по применению

• Охлаждение: Убедитесь, что условия работы не превышают тепловые пределы модуля, в противном случае рекомендуется использовать дополнительное охлаждение.
• Защита входного напряжения: Для защиты от всплесков или перенапряжений, рекомендуется использовать защитные диоды или другие меры защиты входного напряжения.
• Тщательная пайка: Убедитесь, что пайка выполнена качественно, чтобы избежать возможных проблем с соединениями.

Основные технические характеристики

• Входное напряжение: 4.2В – 60В
• Выходное напряжение: 2.5В, 3.3В, 5В, 12В или 15В
• Максимальный выходной ток: 600мА
• Тип регулирования: Понижающий (Buck)
• Тип платы: Полностью укомплектованная
• Используемая ИС: TPSM560R6H

Возможные аналоги

• LMZ14203 от Texas Instruments: DC/DC модуль с аналогичной функцией, но с возможностью обеспечения большого выходного тока.
• LTM8023 от Analog Devices: Высоковольтный понижающий преобразователь с входным напряжением до 36В и выходным током до 2А.
• MAX17504 от Maxim Integrated: Высокоэффективный понижающий преобразователь с выходным током до 3.5А и входным напряжением до 60В.

Плата TPSM560R6HEVM предоставляет удобный способ для инженеров и проектировщиков тестировать и оценивать работу DC/DC преобразователя TPSM560R6H в различных приложениях и условиях.
