TPSM5601R5HSEVM

Описание TPSM5601R5HSEVM от Texas Instruments

Общее описание:

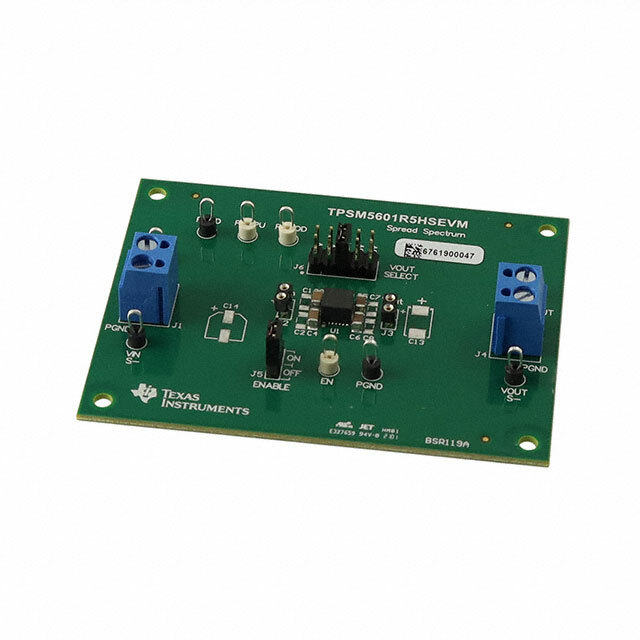

Отладочная плата TPSM5601R5HSEVM предназначена для оценивания и демонстрации работы понижающего DC-DC преобразователя TPSM5601R5H, который предлагает широкий диапазон входного напряжения от 4,2 В до 60 В и выходное напряжение от 1 В до 16 В. Эта плата представляет собой полностью укомплектованное решение для быстрой и удобной работы с компонентом.

Преимущества:

• Широкий диапазон входных напряжений: Поддержка входных напряжений от 4,2 В до 60 В делает плату универсальной для различных приложений.
• Высокая эффективность: Высокий КПД при преобразовании энергии обеспечивает меньшие потери и нагрев.
• Компактные размеры: Модуль имеет компактные размеры, что упрощает его интеграцию в конечный продукт.
• Стабильная работа: Надежные характеристики регулятора обеспечивают стабильное выходное напряжение.

Недостатки:

• Ограничение по току: Максимальный выходной ток ограничен 1,5 А, что может быть недостаточным для некоторых приложений с более высокими требованиями к току.

Типовое использование:

• Промышленные системы автоматизации
• Телекоммуникационное оборудование
• Системы управления питанием в медицинских устройствах
• Автомобильная электроника
• Потребительская электроника

Рекомендации по применению:

• Убедитесь, что входное напряжение находится в пределах 4,2 В - 60 В.
• Правильно устанавливайте параметры выходного напряжения согласно требованиям конечного устройства.
• Используйте адекватное отвода тепла для обеспечения стабильной работы.

Основные технические характеристики:

• Входное напряжение: 4,2 В - 60 В
• Выходное напряжение: 1 В - 16 В
• Выходной ток: До 1,5 А
• Мощность на выходе: До 18 Вт
• Частота переключения: 1 МГц
• Топология регулятора: Понижающий (Buck)
• Тип платы: Полностью укомплектованная

Возможные аналоги:

• TPS54360EVM-182 от Texas Instruments
• LM5576EVAL/NOPB от Texas Instruments
• LTC3632EDD#TRPBF от Analog Devices
• LM5574EVAL/NOPB от Texas Instruments

Содержимое пакета:

• Полностью укомплектованная отладочная плата TPSM5601R5HSEVM
• Документация и рекомендованные параметры для быстрого начала работы

Эта отладочная плата представляет собой отличную возможность для инженеров-электронщиков протестировать и внедрить мощный регулятор напряжения TPSM5601R5H в свои проекты, обеспечивая стабильное и эффективное преобразование энергии в широком диапазоне приложений.
