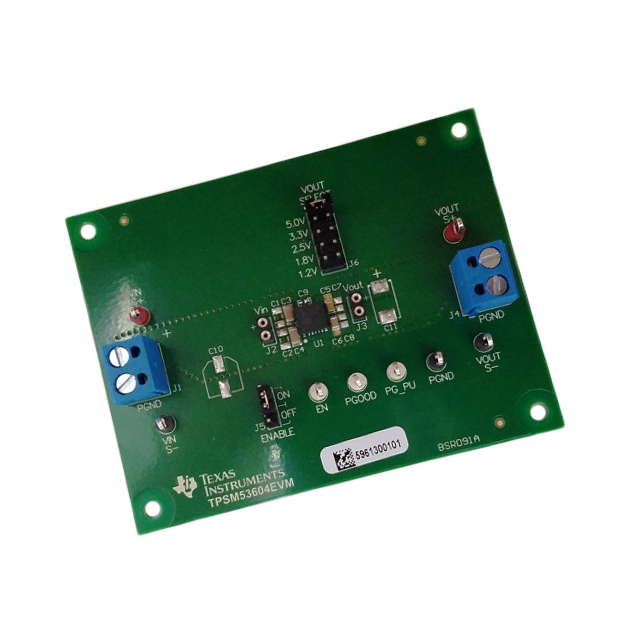

TPSM53604EVM

TPSM53604EVM от Texas Instruments

TPSM53604EVM — это оценочная плата, предназначенная для демонстрации возможностей и функционала импульсного понижающего преобразователя TPSM53604 от Texas Instruments. Этот модуль способен эффективно преобразовывать входное напряжение в диапазоне от 3.8 В до 36 В и обеспечивать стабильный выходной ток до 4 А с различными уровнями выходного напряжения.

Общее описание

TPSM53604EVM предоставляет готовое решение для тестирования и оценки производительности понижающего преобразователя TPSM53604. Плата полностью собрана и протестирована, что позволяет быстро начать работу и уменьшает время на разработку.

Преимущества

• Широкий диапазон входного напряжения: 3.8 В до 36 В.
• Высокий выходной ток: до 4 А.
• Гибкость выходного напряжения: настраиваемое выходное напряжение - 1.2 В, 1.8 В, 2.5 В, 3.3 В или 5 В.
• Высокая эффективность преобразования: благодаря использованию современных технологий TI.
• Компактность и простота в использовании: плата полностью собранная и готовая к работе.

Недостатки

• Возможно ограниченное применение при очень высоких нагрузках или специфических требованиях к работе в сложных условиях окружающей среды.

Типовое использование

• Лабораторные и исследовательские работы
• Прототипирование и разработка новых устройств
• Разработка источников питания для промышленных и бытовых устройств

Рекомендации по применению

• Убедитесь, что входное напряжение находится в указанном диапазоне от 3.8 В до 36 В.
• Настройте выходное напряжение в соответствии с требованиями вашего устройства.
• Следите за нагревом компонентов на плате при высоких токах и используйте адекватное охлаждение при необходимости.
• Используйте плату в хорошо вентилируемых помещениях для предотвращения перегрева.

Основные технические характеристики

• Входное напряжение: 3.8 В ~ 36 В
• Выходное напряжение: 1.2 В, 1.8 В, 2.5 В, 3.3 В или 5 В
• Выходной ток: до 4 А
• Тип регулятора: Понижающий (Buck)
• Тип платы: полностью собранная и готовая к использованию

Возможные аналоги

• LMZ34002
• LMZ36002
• TPSM846C23

TPSM53604EVM — это идеальный инструмент для тех, кто желает быстро ознакомиться с функционалом и преимуществами TPSM53604, не тратя много времени на сборку и наладку собственной схемы.
