TPSM365R6V3EVM

Описание TPSM365R6V3EVM от Texas Instruments

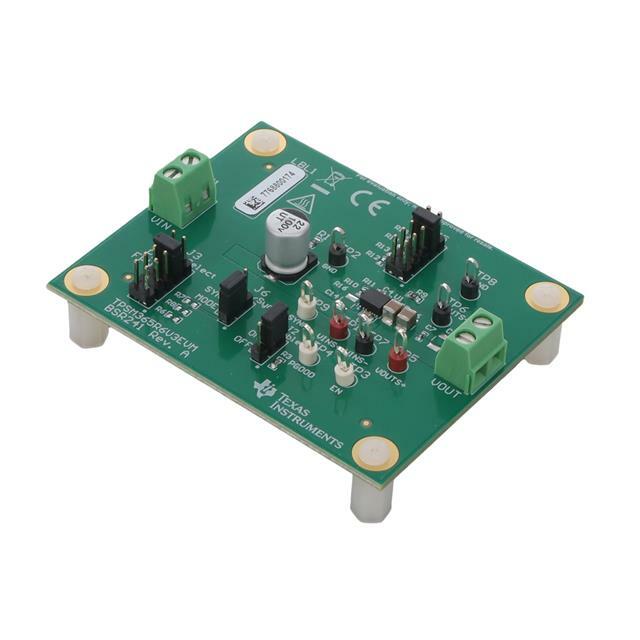

Общее описание: TPSM365R6V3EVM – это отладочная плата для понижающего стабилизатора напряжения, созданная для демонстрации возможностей и функционала модуля TPSM365R6 производства Texas Instruments. Данный модуль обеспечивает стабильное пониженное напряжение и отличную производительность при работе с широким диапазоном входных напряжений.

Преимущества:

• Возможность работы с входным напряжением от 3 В до 65 В.
• Режим понижающего преобразования (Buck) с выходным напряжением 3.3 В.
• Максимальный выходной ток до 600 мА.
• Высокая частота переключения 1 МГц.
• Полностью собранная и протестированная отладочная плата.

Недостатки:

• Ограниченная масштабируемость для приложений, требующих более высокого тока.
• Необходимость использования дополнительных компонентов для расширения функционала.

Типовое использование:

• Промышленные и коммерческие источники питания.
• Реализованные системы мониторинга и контроля.
• Приложения в автомобильной электронике.

Рекомендации по применению:

• Убедитесь в соответствии входного напряжения требуемому диапазону (3 В – 65 В).
• Подключите необходимые нагрузки к выходу для тестирования.
• Используйте необходимые тепловые и защитные меры предосторожности для предотвращения перегрева и повреждений.

Основные технические характеристики:

• Назначение: Понижающий DC/DC преобразователь
• Количество выходов: 1, неизолированное
• Выходное напряжение: 3.3 В
• Выходной ток: до 600 мА
• Входное напряжение: 3 В – 65 В
• Топология регулятора: Buck
• Частота переключения: 1 МГц
• Тип платы: Полностью собранная
• Комплект поставки: Отладочная плата

Возможные аналоги:

• TPSM33625EVM от Texas Instruments – модуль с аналогичным назначением и входным напряжением.
• LMZ14203TZ от Texas Instruments – еще один понижающий модуль с чуть меньшими характеристиками.
• LTM8063 от Analog Devices – альтернативный понижающий модуль с похожими параметрами.

Использование отладочной платы TPSM365R6V3EVM позволяет разработчикам быстро оценить и интегрировать модуль TPSM365R6 в свои проекты, обеспечивая эффективное преобразование напряжения с минимальными усилиями.
