TPSM13604HEVM

Описание

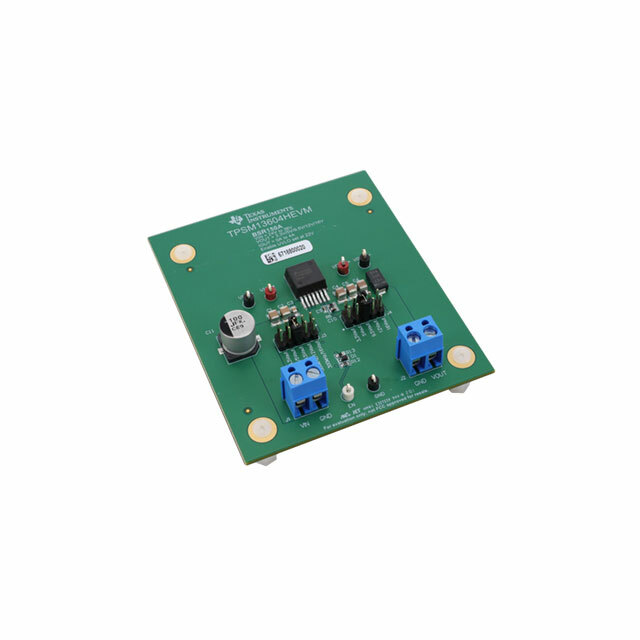

TPSM13604HEVM - это оценочная плата для модуля силового преобразователя TPSM13604H от компании Texas Instruments. Этот модуль представляет собой понижающий DC/DC-преобразователь, предназначенный для использования в различных приложениях, требующих стабильного понижающего напряжения. Плата предоставляет удобный способ оценки возможностей и характеристик модуля без необходимости разработки собственной схемы.

Преимущества

• Широкий диапазон входного напряжения: от 5 В до 36 В, что позволяет использовать плату в различных источниках питания.
• Высокая выходная мощность: до 4 А при выходном напряжении от 3 В до 16 В.
• Удобная для разработчиков: полностью собранная и протестированная плата, готовая к использованию.
• Компактные размеры модуля: делают его идеальным для применения в ограниченных по пространству устройствах.

Недостатки

• Цена: оценочные платы могут быть несколько дороже конечных решений, поскольку включают дополнительные компоненты для тестирования и настройки.
• Ограниченная кастомизация: стандартная конфигурация может не подойти для всех специфичных нужд.

Типовое использование

• Промышленное оборудование
• Автомобильная электроника
• Коммуникационные системы
• Контроллеры интерфейсов и периферийных устройств

Рекомендации по применению

• Тестирование и отладка: идеально подходит для первоначальной оценки модуля и тестирования его работы в различных условиях.
• Разработка прототипов: позволяет ускорить процесс создания прототипов и проверки их работоспособности.
• Образовательные цели: полезна для обучения принципам работы силовых преобразователей и их характеристикам.

Основные технические характеристики

• Тип преобразователя: Понижающий (Step Down)
• Количество выходов: 1
• Диапазон входного напряжения: 5 В ~ 36 В
• Диапазон выходного напряжения: 3 В ~ 16 В
• Выходной ток: до 4 А
• Частота переключения: 300 кГц
• Тип платы: Полностью собранная и готовая к использованию
• Основной используемый компонент: TPSM13604H

Возможные аналоги

• LMZ14203 от Texas Instruments: Понижающий модуль аналогичного класса, но с меньшей выходной мощностью (3А).
• LMZM33604 от Texas Instruments: Обеспечивает более широкие возможности регулировки и улучшенные характеристики КПД.

Заключение

TPSM13604HEVM - это мощный и гибкий инструмент для быстрой и эффективной оценки модуля TPSM13604H. Благодаря своим универсальным характеристикам и удобству использования, он станет незаменимым помощником в различных проектах и прототипах.
