TPS92633Q1EVM

TPS92633Q1EVM от Texas Instruments

Общее описание

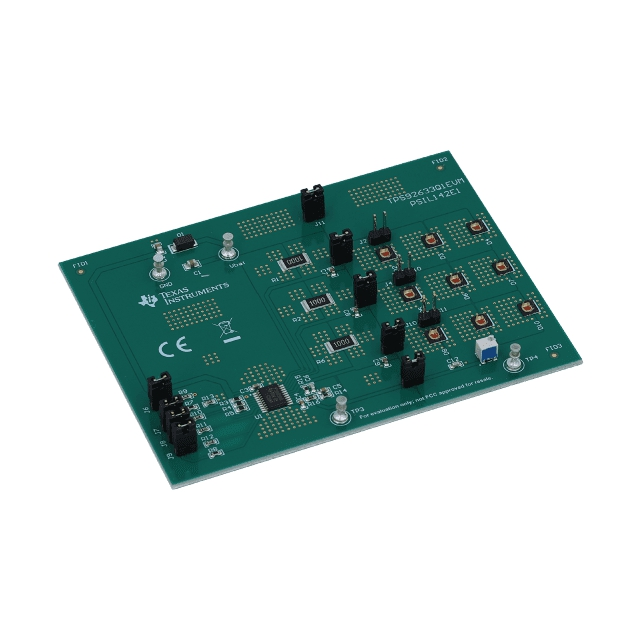

Оценочная плата TPS92633Q1EVM предназначена для демонстрации и оценки работы драйвера светодиодов TPS92633-Q1 от Texas Instruments. Этот драйвер светодиодов имеет три выхода и поддерживает широкий диапазон входного напряжения от 4.5V до 40V. Плата облегчает разработку и прототипирование, предоставляя готовое решение для управления светодиодами в автомобильных и промышленных приложениях.

Преимущества

• Широкий диапазон входного напряжения: от 4.5V до 40V, что делает эту плату универсальной и подходящей для различных приложений.
• Три независимых выхода: обеспечивает гибкость в управлении и конфигурировании светодиодных цепей.
• Поддержка диммирования: позволяет легко управлять яркостью светодиодов.
• Высокая эффективность: обеспечивает эффективное управление энергопотреблением.

Недостатки

• Сложность настройки: для начинающих пользователей может потребоваться дополнительное время на изучение и настройку платы.
• Требует источника питания с высоким диапазоном входного напряжения: не все приложения могут предоставить такой диапазон.

Типовое использование

• Автомобильная промышленность: для управления светодиодными фарами, задними фарами, подсветкой интерьера и другими светодиодными приложениям.
• Промышленные применения: управление индикаторами, освещением производственных помещений и другой светодиодной электроникой.
• Прототипирование и разработка: быстрая оценка работы драйвера и создание прототипов устройств, использующих светодиоды.

Рекомендации по применению

• Настройка напряжения питания: используйте источник питания, соответствующий требуемому диапазону входного напряжения (4.5V - 40V).
• Расположение компонентов: на плате предусмотрены разъемы для удобного подключения светодиодов и внешних компонентов.
• Диммирование: используйте функции диммирования для управления яркостью светодиодов в соответствии с требованиями вашего приложения.

Основные технические характеристики

• Диапазон входного напряжения: 4.5V - 40V
• Количество выходов и их тип: 3, не изолированные
• Ток на канал: до 150 мА
• Функция диммирования: поддерживается
• Комплектация: плата

Возможные аналоги

• TPS92691EVM: оценочная плата для другого драйвера светодиодов серии TPS, поддерживающего более высокие токи.
• LT3795EFE-2: драйвер светодиодов от Analog Devices с аналогичными функциями, но несколько отличающимися параметрами.

TPS92633Q1EVM — это удобный инструмент для быстрой оценки и разработки светодиодных приложений на базе драйвера TPS92633-Q1. Плата обеспечивает высокую эффективность, поддержку диммирования и широкий диапазон входного напряжения, что делает ее идеальной для автомобильных и промышленных светодиодных решений.
