TPS92520EVM-133

TPS92520EVM-133

Производитель: Texas Instruments
Артикул производителя: TPS92520EVM-133

Общее описание

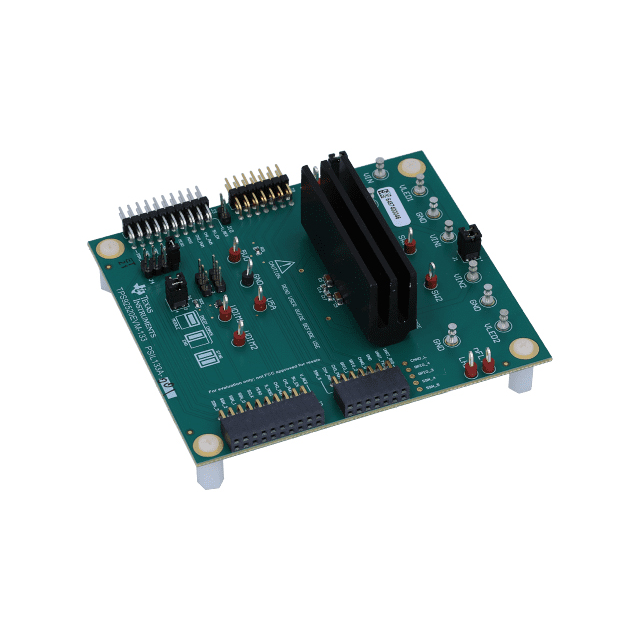

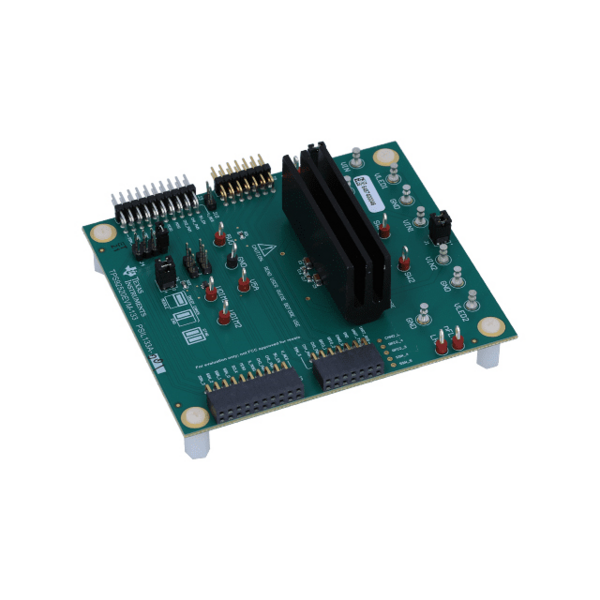

TPS92520EVM-133 представляет собой оценочную плату для двухканального драйвера светодиодов TPS92520-Q1. Эта плата предназначена для оценки работы и характеристик драйвера светодиодов, который идеально подходит для автомобильных приложений ввиду своей высокой эффективности и возможности работы в широком диапазоне напряжений.

Преимущества

• Высокая эффективность: Минимизация потерь энергии и тепловыделения.
• Широкий диапазон входного напряжения: Способность работать при напряжениях от 4.5 до 65 В.
• Два независимых канала: Возможность управления двумя светодиодными цепями одновременно.
• Поддержка диммирования: Поддержка различных методов регулировки яркости светодиодов.

Недостатки

• Не изолированное решение: Может требоваться дополнительная защита или изоляция в специфических приложениях.

Типовое использование

• Автомобильное освещение, включая фар и внутреннее освещение
• Промышленные световые установки
• Управление светодиодным освещением в жилых и коммерческих зданиях

Рекомендации по применению

• Тестирование светодиодных цепей: Используйте плату для проверки работы и эффективности светодиодов в конкретных условиях.
• Проектирование и отладка: Отличный вариант для начальной отладки и проектирования будущих устройств с использованием драйвера TPS92520-Q1.
• Демонстрация возможностей: Подходит для демонстрации возможностей драйвера светодиодов при общении с заказчиками или внутри команды.

Основные технические характеристики

• Входное напряжение: 4.5 В ~ 65 В
• Выходное напряжение: до 60 В
• Выходной ток: 1.6 А на канал (2 канала)
• Функциональные возможности: диммирование, защита от перегрева, контроль тока
• Габариты: Компактный форм-фактор оценочной платы

Возможные аналоги

• LT3755 от Analog Devices: Высоковольтный драйвер светодиодов с широким диапазоном входных напряжений.
• LM3409HV от Texas Instruments: Драйвер светодиодов с аналогичным функционалом и высокой эффективностью.

Заключение

TPS92520EVM-133 от Texas Instruments является мощным инструментом для оценки и разработки светодиодных решений, обеспечивая высокую эффективность и множество функций в одном компактном устройстве.
