TPS92513EVM-001

Описание для TPS92513EVM-001 от Texas Instruments

Общее описание

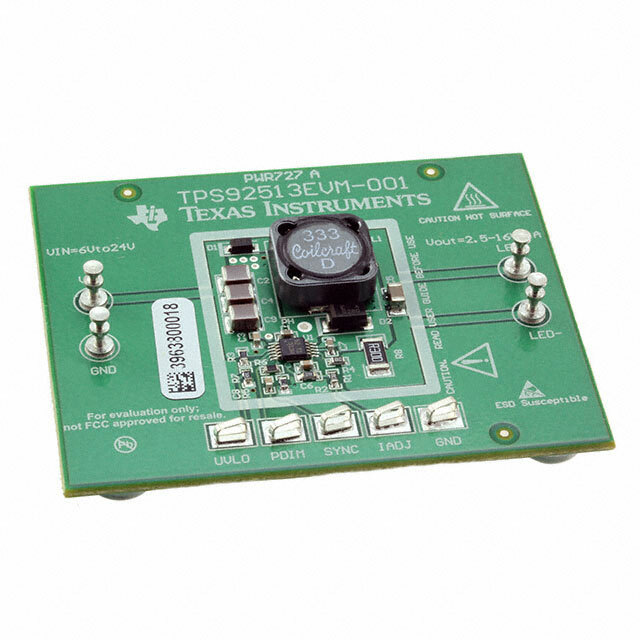

TPS92513EVM-001 – это демонстрационная плата на базе драйвера светодиодов TPS92513 производства компании Texas Instruments. Эта плата предоставляет пользователям возможность оценить возможности и производительность TPS92513, который является универсальным драйвером для одноцветных светодиодов с поддержкой регулировки тока и напруги.

Преимущества

• Высокая эффективность: Обеспечивает высокую эффективность преобразования энергии, что позволяет максимально продлить срок службы батарей и снизить энергозатраты.
• Регулируемый ток: Возможность точной настройки выходного тока для оптимального управления яркостью светодиодов.
• Поддержка диммирования: Удобное диммирование светодиодов для создания различных световых сценариев.
• Компактность: Малые габариты позволяют использовать плату в ограниченных по пространству приложениях.
• Защита от перегрузок: Встроенные схемы защиты обеспечивают безопасную работу устройства при высоких нагрузках.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток ограничен 1 А, что может быть недостаточно для некоторых мощных светодиодных систем.
• Требует дополнительных компонентов: Для полноценной работы платы могут потребоваться дополнительные пассивные компоненты.

Типовое использование

• Подсветка дисплеев: Управление светодиодной подсветкой дисплеев в мобильных устройствах и мониторах.
• Освещение: Применение в системах общего и декоративного освещения.
• Автомобильная электроника: Использование в системах освещения автомобилей и других транспортных средств.
• Индустриальное освещение: Решение для освещения производственных помещений и складов.

Рекомендации по применению

• Для обеспечения стабильной работы рекомендуем использовать качественные пассивные компоненты и следовать рекомендациям производителя по монтажу и подключению.
• При необходимости диммирования можно использовать внешние сигналы ШИМ (PWM) для управления яркостью светодиодов.
• Убедитесь, что входное напряжение находится в пределах рекомендуемого диапазона для избежания повреждений платы.

Основные технические характеристики

• Выходной ток / Канал: до 1 А
• Тип выходов: Неизолированный
• Напряжение на выходе: от 2.5 В до 16 В
• Функции: Поддержка диммирования
• Напряжение на входе: от 6 В до 24 В
• Комплектация: Плата
• Используемый ИС/Чип: TPS92513HV

Возможные аналоги

• TPS92512: Менее мощный, но аналогичный драйвер светодиодов от Texas Instruments.
• LT3795 от Analog Devices: Высокоэффективный драйвер для мощных светодиодов с широким диапазоном регулировки напряжения и тока.

Использование демонстрационной платы TPS92513EVM-001 позволяет разработчикам быстро оценить и интегрировать драйвер TPS92513 в свои проекты.
