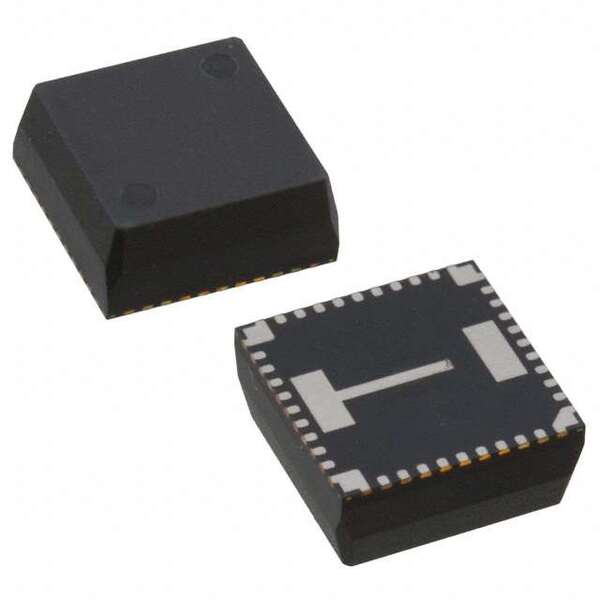

TPS84A20RVQR

TPS84A20RVQR от Texas Instruments

Общее описание

TPS84A20RXQR — высокопроизводительный Step-Down (Buck) регулятор, разработанный корпорацией Texas Instruments. Он включает в себя все необходимые компоненты для получения стабильного и регулируемого напряжения питания с током до 10 А. Этот компонент выполнен в компактном корпусе 42-BQFN (10x10 мм), что делает его идеальным выбором для решений с ограниченным пространством на печатной плате.

Преимущества

• Высокий ток выхода: до 10 А
• Широкий диапазон входного напряжения: от 2,95 В до 17 В
• Регулируемое выходное напряжение: от 0,6 В до 5,5 В
• Встроенный синхронный выпрямитель для повышения эффективности
• Широкий диапазон рабочей частоты: от 200 кГц до 1,2 МГц, что позволяет сократить размер внешних компонентов
• Компактные размеры и поверхностный монтаж

Недостатки

• Относительно ограниченный диапазон выходного напряжения
• Высокая плотность компонента может потребовать особого внимания к тепловому управлению

Типовое использование

• Питание микроконтроллеров и процессоров
• Встроенные системы и одноплатные компьютеры
• Телекоммуникационные и сетевые устройства
• Промышленные и медицинские приборы

Рекомендации по применению

• Используйте соответствующую теплоотводящую систему для обеспечения стабильности работы при максимальных токах и высоких частотах переключения.
• Следите за надлежащим монтажом на печатной плате для обеспечения оптимального теплоотвода.
• Соблюдайте рекомендации по разводке и компонентации из документации от производителя для достижения максимальной производительности и минимальных шумов.

Основные технические характеристики

• Функция: Понижающий (Step-Down) регулятор
• Конфигурация выхода: Положительная
• Тип выхода: Регулируемый
• Количество выходов: 1
• Входное напряжение (мин.): 2,95 В
• Входное напряжение (макс.): 17 В
• Выходное напряжение (мин./фикс.): 0,6 В
• Выходное напряжение (макс.): 5,5 В
• Выходной ток: 10 А
• Частота переключения: 200 кГц ~ 1,2 МГц
• Синхронный выпрямитель: Да
• Температура эксплуатации: от -40°C до +85°C
• Тип монтажа: Поверхностный
• Корпус/оболочка: 42-BQFN (10x10 мм)

Возможные аналоги

• LMZ31510 от Texas Instruments
• LTM4636 от Analog Devices
• SIP12116 от Vishay

Заключение

В целом, TPS84A20RVQR от Texas Instruments является мощным и компактным решением для задач, требующих стабилизированного выходного напряжения с высоким током и широким диапазоном входного напряжения.июющих5╝칟у
