TPS7B81EVM-025

TPS7B81EVM-025 от Texas Instruments

Общее описание

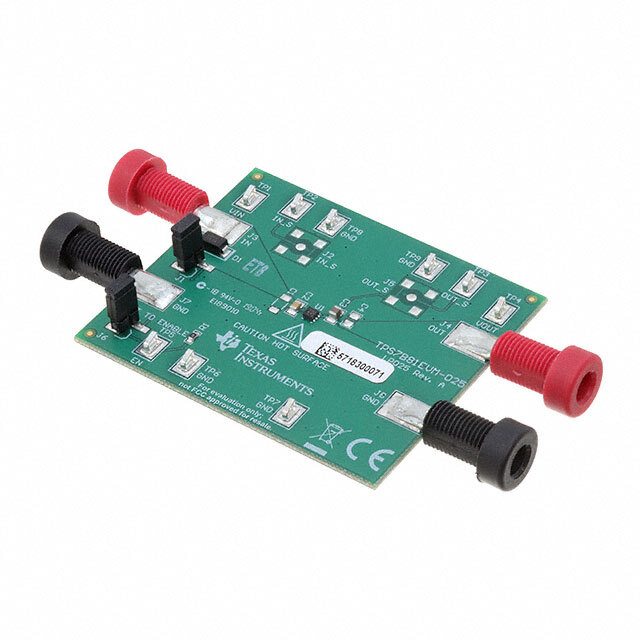

TPS7B81EVM-025 — это оценочная плата для линейного стабилизатора напряжения, разработанного Texas Instruments. Она позволяет инженерам и разработчикам проводить тестирования и эксперименты с низковольтными системами питания на базе стабилизатора TPS7B81.

Преимущества

• Высокая эффективность: Отличается высокой точностью стабилизации напряжения, что важно для чувствительных к шумам устройств.
• Широкий диапазон входного напряжения: Поддерживает широкий диапазон входного напряжения от 3 В до 40 В.
• Компактный размер: Небольшие габариты платы позволяют легко интегрировать её в различные прототипы и проекты.

Недостатки

• Ограниченный выходной ток: Выходной ток ограничен 150 мА, что может быть недостаточно для некоторых приложений.
• Фиксированное выходное напряжение: Выходное напряжение фиксировано на уровне 5 В, что может не подойти для всех случаев использования.

Типовое использование

• Источники питания для чувствительных к шумам устройств
• Питание микроконтроллеров и аналоговых схем
• Прототипирование и отладка линейных стабилизаторов напряжения

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах допустимого диапазона (3-40 В).
• Для достижения лучшей производительности и минимизации шумов используйте стабилизируемое и фильтрованное входное напряжение.
• При необходимости отвода тепла рассматривайте размещение платы в хорошо вентилируемой среде или использование дополнительных теплоотводов.

Основные технические характеристики

• Тип регулятора: Линейный стабилизатор напряжения
• Входное напряжение: 3 В ~ 40 В
• Выходное напряжение: 5 В (фиксированное)
• Выходной ток: 150 мА
• Тип платы: Полностью собранная и готовая к использованию
• Используемая микросхема: TPS7B81-Q1

Возможные аналоги

• TI TPS7B8250: Другой линейный стабилизатор с аналогичными характеристиками.
• ON Semiconductor NCP4681DSQ5T1G: Линейный регулятор напряжения с фиксированным выходом на 5 В и входным диапазоном до 12 В.
• Linear Technology LT3080: Линейный регулятор с более широким диапазоном виходного напряжения и большей мощностью.

Заключение

TPS7B81EVM-025 от Texas Instruments представляет собой удобную и надёжную платформу для тестирования и экспериментов с линейным стабилизатором TPS7B81. Он идеально подходит для разработчиков, нуждающихся в высокоточном и стабильном источнике напряжения для своих приложений.
