TPS7B6950EVM

Описание для TPS7B6950EVM от Texas Instruments

Общее описание

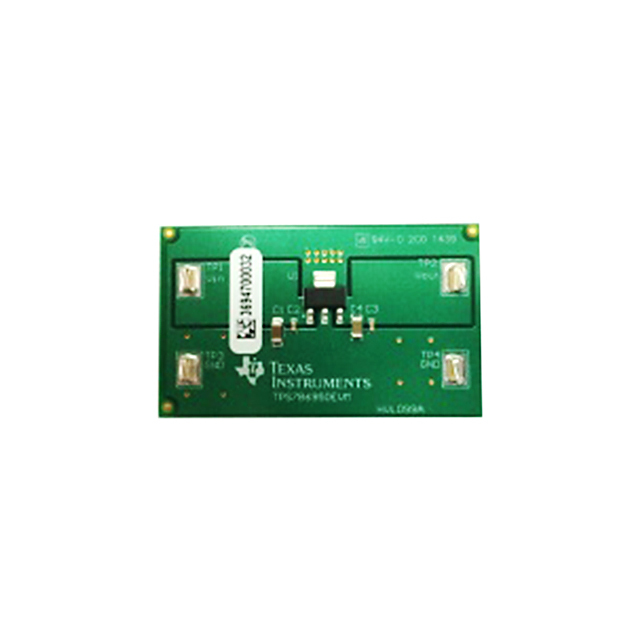

TPS7B6950EVM – это оценочный модуль компании Texas Instruments, предназначенный для оценки линейного стабилизатора напряжения TPS7B6950-Q1. Этот стабилизатор обеспечивает фиксированное выходное напряжение 5 В и может использоваться в широком спектре автомобильных и промышленных приложений благодаря высокому входному напряжению до 40 В.

Преимущества

• Широкий диапазон входных напряжений: от 5.5 В до 40 В, что делает стабилизатор пригодным для использования в автомобильной электронике с ее высокими пиками напряжения.
• Высокая точность выходного напряжения: фиксированное напряжение 5 В с минимальными пульсациями.
• Компактность: оценочный модуль полностью укомплектован всеми необходимыми компонентами для быстрого тестирования и внедрения.

Недостатки

• Ограниченный выходной ток: модули и стабилизатор рассчитаны на максимальный выходной ток 150 мА.
• Фиксированное выходное напряжение: не позволяет гибко изменять выходное напряжение в зависимости от потребностей конечного приложения.

Типовое использование

• Автомобильная электроника: стабилизация напряжения в бортовой сети автомобилей.
• Промышленные приложения: линейное регулирование напряжения в приборах и оборудовании для обеспечения стабильного питания.
• Общее использование: для любых приложений, требующих фиксации выходного напряжения на уровне 5 В в условиях вариаций входного напряжения.

Рекомендации по применению

• Подключение и тестирование: Используйте TPS7B6950EVM для оценки характеристик стабилизатора TPS7B6950-Q1 перед его внедрением в реальное приложение.
• Нагрузочная защита: принимайте во внимание максимальный ток нагрузки 150 мА и обеспечьте защиту от превышения этого лимита.
• Фильтрация входного сигнала: рекомендуем использовать входные и выходные конденсаторы для уменьшения пульсаций и шума.

Основные технические характеристики

• Число каналов: 1
• Напряжение на выходе: 5 В
• Ток на выходе: до 150 мА
• Напряжение на входе: от 5.5 В до 40 В
• Тип стабилизатора: фиксированный положительный
• Тип платы: полностью укомплектованная (fully populated)
• Используемая микросхема: TPS7B6950-Q1

Возможные аналоги

• LM7805: стандартный линейный регулятор напряжения 5 В
• TS2940-5.0 от STMicroelectronics: линейный стабилизатор с выходом 5 В и высоким входным напряжением
• LT3010 от Analog Devices: низковольтный линейный стабилизатор с регулируемым выходным напряжением
