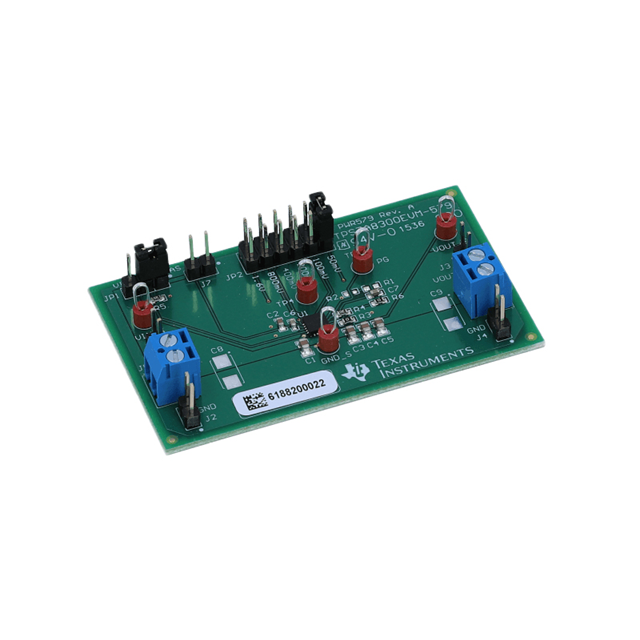

TPS7A8300EVM-579 от Texas Instruments

Общее описание

Набор для оценки TPS7A8300EVM-579 от Texas Instruments предназначен для демонстрации работы линейного стабилизатора напряжения TPS7A8300. Этот модуль обеспечивает стабильное и регулируемое напряжение с возможностью настройки выходного напряжения в диапазоне от 0.8В до 3.95В и максимальным током нагрузки до 2А.

Преимущества

• Высокая точность стабилизации напряжения: Идеально подходит для чувствительных к шуму приложений.
• Широкий диапазон входного напряжения: От 1.1В до 6.5В, что облегчает интеграцию в различные системы.
• Компактные размеры: Снижает занимаемое на плате пространство.
• Низкий уровень шума и пульсаций на выходе: Обеспечивает надежность работы чувствительных электронных схем.

Недостатки

• Ограничение по выходному току: Максимальный выходной ток составляет 2А, что должно быть учтено при проектировании схемы.

Типовое использование

• Системы распределения питания: Может использоваться для стабилизации напряжения в сложных системах питания.
• Мощные процессоры и FPGA: Обеспечивает стабильное питание для высокопроизводительных компонентов.
• Чувствительные аналоговые цепи: Минимизирует шум и сохраняет качество сигнала.

Рекомендации по применению

• Используйте подходящие фильтрующие конденсаторы на входе и выходе для минимизации шума и улучшения стабильности.
• Обеспечьте эффективное охлаждение, особенно при работе с высокими токами, чтобы избежать перегрева.
• Тщательно следите за допустимыми уровнями входного и выходного напряжений, чтобы обеспечить надежную эксплуатацию устройства.

Основные технические характеристики

• Напряжение на выходе: Регулируемое от 0.8В до 3.95В
• Выходной ток: До 2А
• Напряжение на входе: От 1.1В до 6.5В
• Тип регулятора: Положительный, регулируемый
• Комплектация: Полностью собранная и протестированная плата

Возможные аналоги

• LT3080 от Analog Devices: Тоже регулируемый стабилизатор с низким уровнем шума.
• ADP3338 от Analog Devices: Регулируемый линейный регулятор с низким энергопотреблением.

TPS7A8300EVM-579 от Texas Instruments предоставляет удобный инструмент для оценки и использования высококачественного линейного регулятора TPS7A8300 в различных приложениях, требующих надежного и стабильного напряжения.
