TPS7A78EVM-041

Описание для TPS7A78EVM-041 от Texas Instruments

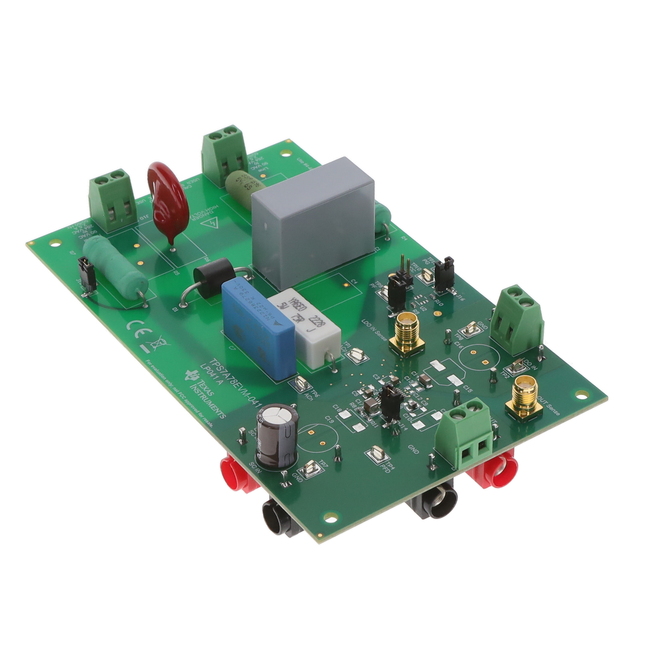

Общее описание: Evaluation Module TPS7A78EVM-041 представляет собой оценочную плату для линейного стабилизатора напряжения TPS7A78, разработанного компанией Texas Instruments. Данный модуль предназначен для анализа и тестирования характеристик стабилизатора при различных условиях.

Преимущества:

• Простота в использовании и интеграции.
• Низкий уровень шума и помех благодаря линейной стабилизации.
• Поддержка широкого входного напряжения (от 90 до 264 ВАС).
• Высокая стабильность выходного напряжения (от 1.25 В до 5 В).
• Компактное и полностью собранное решение.

Недостатки:

• Ограниченная выходная мощность (до 120 мА), что может быть недостаточно для некоторых приложений.
• Высокая мощность рассеивания при больших токах, что может требовать дополнительного охлаждения.

Типовое использование:

• Питание аудиоустройств.
• Питание маломощных процессоров и микроконтроллеров.
• Лабораторные и экспериментальные цели.
• Прототипирование и разработка новых продуктов, где требуется стабильное низковольтное питание.

Рекомендации по применению:

• Соблюдайте предельные значения входного напряжения для предотвращения повреждения компонента.
• Используйте соответствующие термоподкладки или радиаторы для отвода тепла при работе с высокими токами.
• Подключайте дополнительные фильтрующие конденсаторы для уменьшения уровня шума и пульсаций на выходе.

Основные технические характеристики:

• Количество каналов на микросхеме: 1
• Выходное напряжение: от 1.25 В до 5 В
• Выходной ток: до 120 мА
• Входное напряжение: от 90 ВАС до 264 ВАС
• Тип стабилизатора: Положительный фиксированный
• Тип платы: Полностью собранная
• Комплектация: Плата(ы)
• Используемая микросхема: TPS7A78

Возможные аналоги:

• TPS7A4701 от Texas Instruments. Высокоточный линейный стабилизатор с регулируемым выходом и низким уровнем шума.
• LT3080 от Analog Devices. Линейный стабилизатор с широкими диапазонами регулировки выходного напряжения и тока.

Данный модуль предназначен для быстрой и удобной оценки рабочих характеристик TPS7A78 и упрощения процесса разработки с использованием данного стабилизатора.
