TPS7A74EVM-068

Описание компонента TPS7A74EVM-068 от Texas Instruments

Общее описание

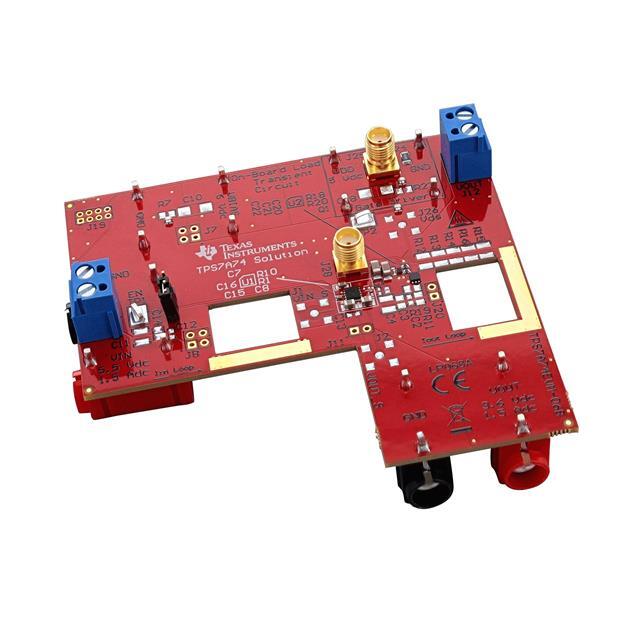

Модуль оценки TPS7A74EVM-068 представляет собой практически собранную плату, предназначенную для демонстрации возможностей и характеристик регулируемых линейных стабилизаторов напряжения серии TPS7A74. Данный модуль позволяет инженерным специалистам быстро оценить и протестировать производительность стабилизаторов, упрощая процесс разработки и оптимизации схем.

Преимущества

• Высокая точность регулирования: гарантирует стабильное выходное напряжение при изменениях входного напряжения и нагрузки.
• Широкий диапазон входного напряжения: поддержка диапазона от 2.2В до 5.5В.
• Низкий уровень шума: обеспечивает минимизацию помех и высокую стабильность.
• Простота в использовании: модуль полностью подготовлен к работе и не требует дополнительных настроек.

Недостатки

• Ограниченная выходная мощность: стабилизаторы линейного типа имеют ограничения по выходной мощности и могут быть менее эффективны по сравнению с импульсными стабилизаторами.
• Относительно высокая рассеиваемая мощность: при высокой разнице между входным и выходным напряжением.

Типовое использование

• Прототипы и разработка электронных устройств
• Лабораторные исследования и тестирование
• Цифровые и аналоговые вычислительные системы
• Устройства связи и потребительской электроники

Рекомендации по применению

• Убедитесь, что входное напряжение находится в рекомендуемом диапазоне.
• Для управления тепловым режимом используйте подходящий радиатор или проработайте вентиляцию на плате.
• При тестировании обратите внимание на характеристику переходных процессов стабилизатора.

Основные технические характеристики

• Входное напряжение: от 2.2В до 5.5В
• Выходное напряжение: регулируемое, до 5.3В
• Выходной ток: до 1.5А
• Точность стабилизации: ±1 %
• Уровень шума: 5.4μV_RMS (10Hz - 100kHz)
• Рабочая температура: от -40°C до +125°C

Возможные аналоги

• TPS7A7001DCQ: аналогичный стабилизатор с более высоким диапазоном регулируемого выходного напряжения
• LT3080EMSE: высокопроизводительный линейный регулятор от Analog Devices с аналогичными характеристиками

Заключение

Модуль оценки TPS7A74EVM-068 от Texas Instruments представляет собой удобный инструмент для инженеров и разработчиков, позволяющий проводить всесторонние тестирования и оценки качества и характеристик линейных стабилизаторов напряжения серии TPS7A74. Он является отличным выбором для быстрого внедрения прототипов и оптимизации цепей питания в различных электронных приложениях.
