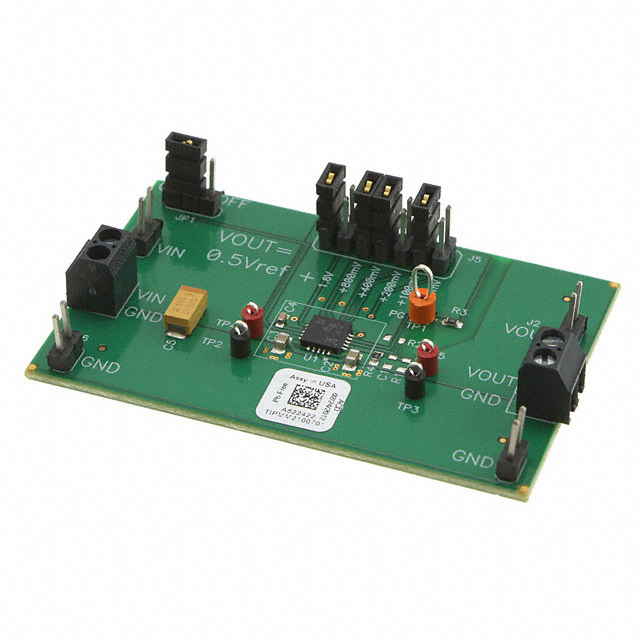

TPS7A7100EVM-718

Описание продукта: TPS7A7100EVM-718 от Texas Instruments

TPS7A7100EVM-718 - это оценочная плата для линейного регулирующего стабилизатора напряжения TPS7A7100 от компании Texas Instruments. Она предназначена для упрощения разработки, тестирования и демонстрации свойств данного регулятора напряжения, а также позволяет оценить его производительность в реальных условиях использования.

Основные достоинства:

• Низкий уровень шума. TPS7A7100 обеспечивает низкое значение шума и является оптимальным выбором для питания чувствительных аналоговых цепей.
• Широкий диапазон напряжений. Регулятор работает при входных напряжениях от 1.5V до 6.5V, обеспечивая выходное напряжение в диапазоне от 0.9V до 3.3V.
• Простота использования. Оценочная плата поставляется в полностью собранном виде, что упрощает процесс начала работы.

Недостатки:

• Низкий выходной ток. Максимальный выходной ток ограничен до 1А, что может не подходить для приложений с большими потребностями по току.

Типовое использование:

• Питание аналоговых цепей. Используется для уменьшения шума при питании чувствительных радиочастотных и аналоговых компонентов.
• Автотранспорт. Подходит для применения в автомобильной электронике благодаря надёжной и стабильной работе в широком диапазоне напряжений.
• Промышленность. Применяется в промышленной автоматике и системах управления.

Рекомендации по применению:

• Используйте конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) на входе и выходе для повышения стабильности работы регулятора.
• Убедитесь, что тепловыделение в рамках допустимых лимитов, чтобы избежать перегрева устройства.

Основные технические характеристики:

• Входное напряжение: от 1.5V до 6.5V
• Выходное напряжение: от 0.9V до 3.3V
• Выходной ток: до 1А
• Тип регулятора: Положительный регулируемый линейный стабилизатор
• Тип платы: Полностью собранная
• Используемая микросхема: TPS7A7100

Возможные аналоги:

• TLV767-Q1 от Texas Instruments - линейный регулятор напряжения с выходным током до 1А.
• LP5907 от Texas Instruments - ультра-низкий уровень шума линейный регулятор с выходным током до 250мА.
• ADP7102 от Analog Devices - высоковольтный линейный регулятор с регулируемым выходным напряжением и выходным током до 1А.

Используя TPS7A7100EVM-718, инженеры могут быстро оценить производительность TPS7A7100 в различных приложениях и ускорить процесс разработки, что позволяет быстрее вывести продукт на рынок.
