TPS7A7002EVM-065

TPS7A7002EVM-065 от Texas Instruments

Общее описание

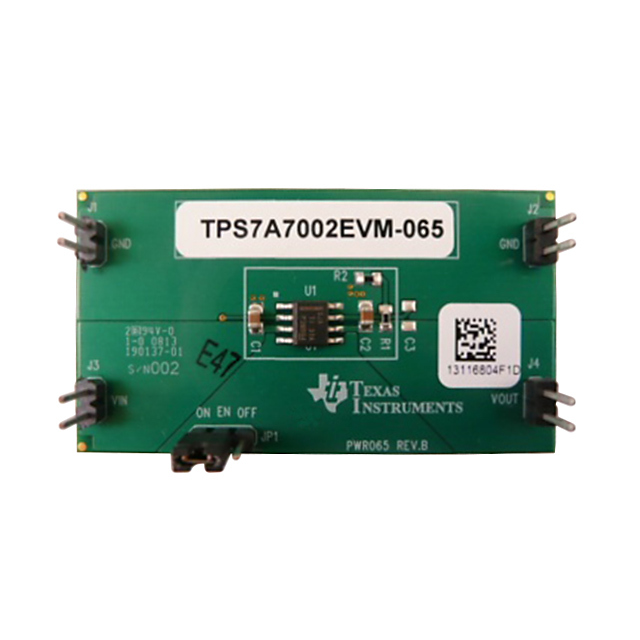

TPS7A7002EVM-065 – это оценочная плата, предназначенная для разработки и тестирования линейного стабилизатора регулятора напряжения TPS7A7002. Этот регулятор предназначен для обеспечения высокой точности стабилизации напряжения с высоким коэффициентом подавления пульсаций (PSRR). Плата идеально подходит для первичной оценки характеристик TPS7A7002 перед интеграцией в конечное приложение.

Преимущества

• Высокая точность: Обеспечивает стабильное напряжение при различных условиях нагрузки и входного напряжения.
• Высокий PSRR: Отличная подавляемость пульсаций входного напряжения.
• Компактность: Всё необходимое для тестирования на одной плате.
• Гибкость настроек: Возможность регулировки выходного напряжения и адаптации под конкретные требования пользовательской схемы.

Недостатки

• Ограниченная мощность: Возможно, не подойдет для высокомощных приложений.
• Цена: Стоимость может быть выше по сравнению с менее точными стабилизаторами.

Типовое использование

• Цифровые и аналоговые схемы: Применение в схемах, требующих стабильного питания.
• Тестирование и разработка: Быстрая проверка и настройка характеристик стабилизатора до его внедрения в готовую продукцию.
• Настольные лаборатории: Используется в учебных учреждениях и исследовательских лабораториях для изучения режимов работы линейных стабилизаторов.

Рекомендации по применению

1. Подключение питания: Убедитесь, что входное напряжение находится в диапазоне от 1.425В до 6.5В.
2. Регулировка выходного напряжения: Используйте внешний резистор для установки требуемого выходного напряжения.
3. Мониторинг параметров: Подключите осциллограф или мультиметр к выходу для мониторинга напряжения и тока.
4. Теплоотвод: При необходимости используйте радиатор для защиты от перегрева стабилизатора.

Основные технические характеристики

• Диапазон входного напряжения: 1.425В ~ 6.5В
• Выходное напряжение: Регулируемое
• Максимальный выходной ток: 3А
• Падение напряжения: Низкое падение напряжения, обеспечивающее высокую эффективность
• Подавление пульсаций (PSRR): Высокое, около 70 дБ
• Тип регулятора: Положительный линейный стабилизатор

Возможные аналоги

• TPS7A47 от Texas Instruments: Высокоточный линейный стабилизатор с еще большей подавляемостью пульсаций.
• LT3080 от Analog Devices: Линейный регулятор с аналогичными характеристиками и регулируемым выходным напряжением.

Заключение

Плата TPS7A7002EVM-065 от Texas Instruments – это отличный инструмент для изучения возможностей и поведения линейного стабилизатора TPS7A7002 в различных сценариях применения. Это мощное решение для инженеров, требующих высокой точности и стабильности в своих проектах.
