TPS7A5701RTER

TPS7A5701RTER от Texas Instruments

Общее описание

TPS7A5701RTER – это высокоэффективный линейный регулятор напряжения с низким уровнем собственных шумов и высокой точностью стабилизации. Он обеспечивает регулируемое положительное напряжение на выходе и поддерживает ток до 5 А при максимальном входном напряжении 6 В. Этот регулятор идеально подходит для приложений, требующих высокой стабильности и низкого шума, таких как чувствительные аналоговые схемы, медицинские системы и точная контрольно-измерительная аппаратура.

Преимущества

• Высокая точность и стабильность напряжения: выходное регулируемое напряжение от 0,5 В до 5,2 В.
• Высокая допустимая выходная нагрузка: до 5 А.
• Низкий уровень шумов: что делает его идеальным для чувствительных приложений.
• Широкий диапазон рабочих температур: от -40°C до +125°C (TJ).
• Множество защитных функций: защита от превышения тока, перегрева и недостаточного входного напряжения (UVLO).

Недостатки

• Более высокий собственный ток потребления по сравнению с некоторыми конкурентами.
• Размещение в корпусе с малым шагом выводов может требовать высокой точности монтажа.

Типовое использование

• Прецизионные ВЧ и аналоговые системы
• Медицинские приборы
• Прецизионная контрольно-измерительная аппаратура
• Беспроводные коммуникационные устройства

Рекомендации по применению

Для обеспечения оптимальной работы и минимизации уровней шумов рекомендуется использовать качественные шунтирующие конденсаторы на входе и выходе устройства. При проектировании печатной платы следует тщательно продумать размещение земляных участков и использовать широкие проводники для минимизации потерь напряжения и теплового сопротивления.

Основные технические характеристики

• Входное напряжение (Макс): 6 В
• Выходное напряжение (Мин/Фиксированное): 0,5 В
• Выходное напряжение (Макс): 5,2 В
• Максимальная выходная нагрузка: 5 А
• Падение напряжения: 0,11 В при 5 А
• Коэффициент подавления пульсаций напряжения (PSRR): 40 дБ ~ 36 дБ (1 МГц)
• Ток потребления (Iq): 6,5 мА

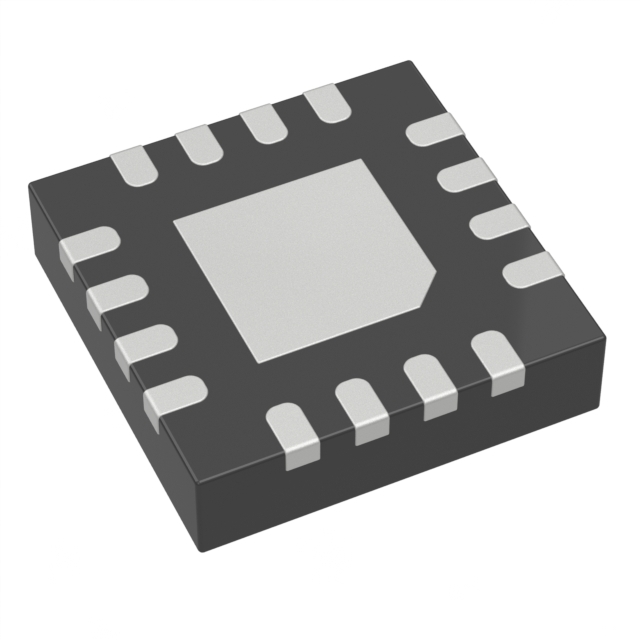

• Корпус / Тип монтажа: 16-контактный WQFN, поверхность монтажа
• Функции управления: Ограничение тока, Включение, GOOD строб, Мягкий старт, Трекинг
• Защитные функции: Защита от превышения тока, Защита от перегрева, Блокировка при недостаточном напряжении (UVLO)

Возможные аналоги

• LT3086 от Analog Devices
• ADM7150 от Analog Devices
• LP3878 от Texas Instruments

TPS7A5701RTER сочетает в себе высокую производительность и надежность, делая его отличным выбором для широкого диапазона приложений, требующих точного регулирования низкого уровня напряжения и высокой стабильности.
